Posicionamento de circuito flexível: retenha o canto, o contorno e o detalhe da trilha
A imagem de luz azul fornecida mostra uma região de circuito flexível em forma de L com contorno e detalhes de trilha visíveis. A lição de imagem é preservar a geometria estável, considerando a maneira como uma peça flexível muda de forma em sua fixação.
Fixe a flexibilidade antes de confiar em sua posição projetada.
Captura real da câmera
- Luz na fonteLS-FCS200 · azul
- EvidênciasImagem de laboratório de aplicação real
- Kit de imagemCâmera, lente e dispositivo propostos
- AceitaçãoValidar em peças representativas
Captura de catálogo do laboratório de aplicação de iluminação
What the camera saw
Cropped from the source test sheet; original test annotations are retained. Captures are not generated or enhanced. Drag a comparison slider, or open any image full size.
O desafio
Um circuito flexível pode dobrar ou curvar-se, alterando tanto seu contorno projetado quanto suas reflexões.
Uma regra baseada em uma trilha ou furo deve permanecer estável na variação aceita da peça e da ferramenta.
Como foi resolvido
A fonte identifica a iluminação coaxial plana azul de 200 mm para posicionamento de circuito flexível. A imagem fornecida mostra apenas a região capturada, não um campo documentado da peça completa.
Escolha a geometria de referência a partir do desenho real do circuito e apoie a peça de forma consistente. Teste a câmera e a lente macro propostas nessa fixação, em vez de transferir um resultado de posição da imagem de origem.
Por que funciona
- 1
A iluminação registra regiões de substrato brilhantes, aberturas escuras e trilhas finas como características visíveis complementares.
- 2
Essas características podem ser testadas para localização, mas não estabelecem continuidade elétrica ou um deslocamento de montagem calibrado.
Captura de catálogo do laboratório de aplicação de iluminação
Evidências que você pode inspecionar

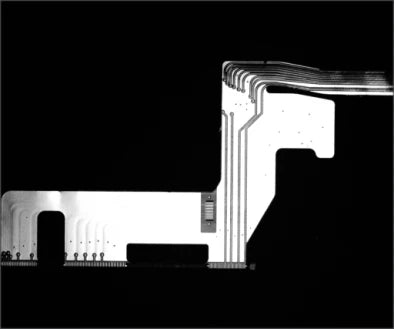

Uma região clara em forma de L, características de borda e caminhos de trilha são visíveis.
O catálogo rotula este posicionamento de circuito flexível sob uma iluminação coaxial plana azul.
Não são fornecidas dimensões do circuito de origem, fixação, erro de posição, campo da câmera ou resultado elétrico.
Do contraste da imagem a uma decisão de produção
O que validar em sua peça
- 01
Controlar a parte flexível
Especificar suporte e aplainamento sem esticar ou danificar o circuito.
- 02
Escolha recursos de referência robustos
Teste características que permaneçam estáveis entre as tolerâncias aceitas de traço, furo e contorno.
- 03
Valide a posição e a função separadamente
Medir erros de localização independentemente e manter qualquer teste de aceitação elétrica necessário.
From the demo to your test bench
Parts in this setup
IluminaçãoTestado
LS-FCS200
Iluminação coaxial plana 200 x 200 mm (LS-FCS200)
LS-FCS200 Azul mencionado no exemplo de posicionamento de circuito flexível da origem. Área de emissão impressa 200 × 200 mm e carcaça 240 × 240 × 10 mm.
$789.00
Na configuração proposta
CâmeraNossa escolha
MV-CS050-10GM(NPOE)
Hikrobot MV-CS050-10GM(NPOE) 5 MP GigE câmera area scan, IMX264, Gen 2 versão básica, Mono, Sem PoE
Câmera monocromática de obturador global (global-shutter) de 5 MP proposta para um teste de contraste. Confirmar campo, amostragem, exposição e algoritmo na aplicação real.
$819.00
Na configuração proposta
LenteNossa escolha
LS-KF1628M-ML
16mm, F2.8, 1.1", C-mount, Lente macro (52 mm (-0.25X) a 546 mm (-0.03X)) (LS-KF1628M-ML)
Lente macro C-mount de 16 mm proposta em seu par de ampliação 0.1x / distância de trabalho de 152 mm impressos. O sensor 2448 × 2048 proposto com pixels de 3.45 µm fornece um campo derivado de 84.456 × 70.656 mm; confirme o foco, a cobertura e a distorção residual na amostra real.
$319.00
Na configuração proposta
Estação de teste de câmeraNossa escolha
LS-BT-XZ-G-6-6045
Suporte para câmera com ajuste XZ e bandeja de vidro, altura 600 mm (LS-BT-XZ-G-6-6045)
Coluna de 600 mm, breadboard de 600 × 450 mm, ajuste XZ, bandeja de vidro e dois suportes de iluminação conforme listado. Fixação de bancada proposta; confirme cargas, curso e braçadeiras de câmera/Lente.
$359.00
Na configuração proposta
"Testado" identifica a peça nomeada na fonte. "Nossa seleção" é uma alternativa proposta ou peça complementar. Confirma cor, ópticas, controladores, fontes de alimentação, cabos e montagem antes de pedir.
A configuração
| Luz testada | LS-FCS200, Azul |
|---|---|
| Câmera / lente de origem | Não especificado na legenda da imagem de origem; peças propostas abaixo |
| Ponto de lente proposto | 0.1x a 152 mm, par de lentes impressas |
| Campo proposto derivado | 84.456 × 70.656 mm = dimensões do sensor / 0.1x; não é um campo de teste de origem |
| Área do guia de luz (impressa) | 200 × 200 mm |
| Carcaça (impressa) | 240 × 240 × 10 mm |
| Montagem (proposta) | LS-BT-XZ-G-6-6045; coluna de 600 mm, base de 600 × 450 mm, bandeja de vidro e dois suportes de iluminação inclusos |

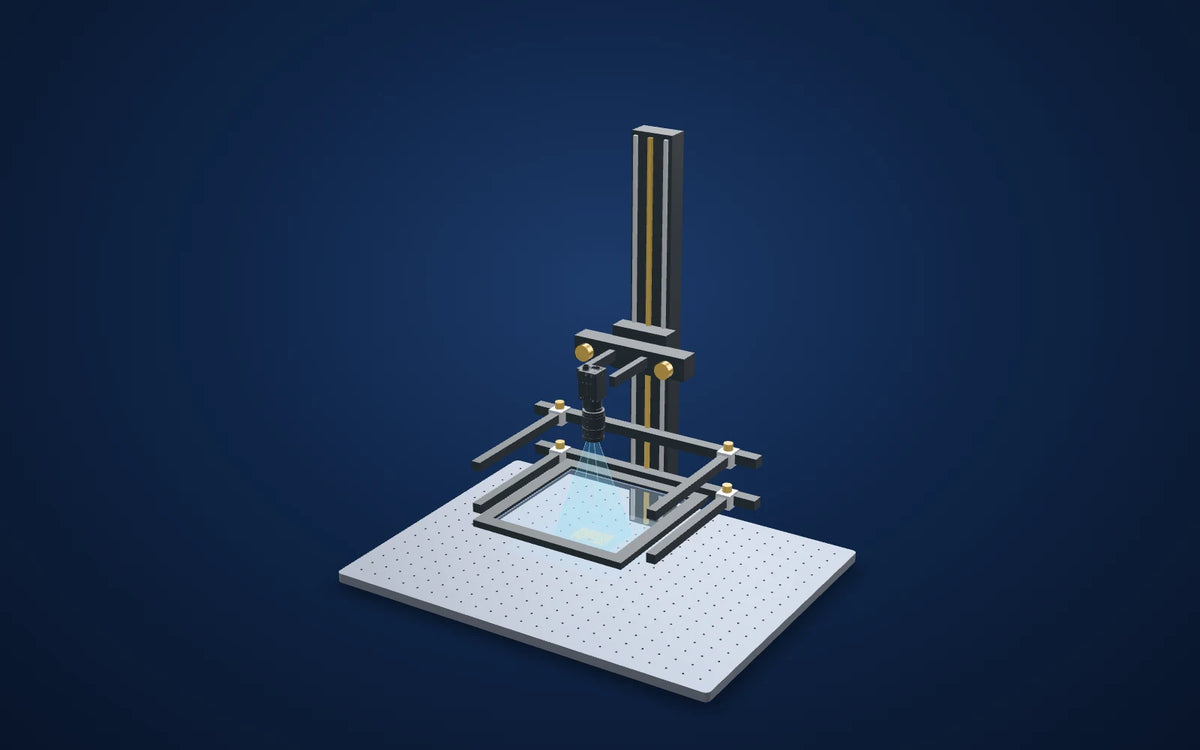

Monte a óptica com precisão
A estação é uma bancada de teste óptico, com seus dois suportes de iluminação incluídos na listagem do catálogo. A coluna 3D e a base seguem a altura e a área de ocupação publicadas. Carros, braçadeiras e suportes de peças são esquemáticos: confirme o padrão de parafusos da câmera, o suporte da Lente, os fixadores de luz, a carga permitida e o curso real antes de encomendar.
Complete o sistema elétrico
Selecione um controlador de acordo com a tensão exata da luz, modo de acionamento e potência, então confirme os cabos de dados/alimentação/E/S da câmera e um PC adequado. Estes não são adicionados silenciosamente ao kit óptico proposto.
Build this system
Start from this setup, adapt it to your part.
The configurator opens with this study's camera, lens, light and station picked. Swap any part, check fit and price, then buy or ask for a quote.
O CAD da câmera e da lente disponível são modelos publicados. Os envelopes da lente e da luz utilizam dimensões impressas. A estação vinculada utiliza seu tamanho de base e altura de coluna publicados; carro, suportes, acessórios, peças e espaçamentos são ilustrativos. Confirme a carga, curso, fixadores e folgas antes de encomendar. Os caminhos de luz explicam a disposição e não simulam o desempenho óptico. A geometria da peça representativa é ilustrativa, não evidência de inspeção reconstruída. O espécime e o ângulo de iluminação são representativos, não dimensões ou configurações recuperadas da captura da fonte.
