Recessed-centre inspection: separate a bright local region from groove reflections
The reviewed source crop shows a small bright region in the recessed centre of a dark cross-shaped part. It is an imaging example for a groove-impurity trial, without identifying the material or proving that every bright spot is contamination.
Build the clean-recess reference before assigning bright regions to contamination.
Echte camera-opname
- Licht in bronLS-DS116 · wit
- BewijsAfbeelding uit echt applicatielaboratorium
- ImagingkitVoorgestelde camera, objectief en fixture
- AcceptatieValideer op representatieve onderdelen
Catalogusopname toepassings-lab verlichting
What the camera saw
Cropped from the source test sheet; original test annotations are retained. Captures are not generated or enhanced. Drag a comparison slider, or open any image full size.
De uitdaging
A recess creates its own shadows and reflections before any debris is present.
The inspection needs known clean parts to distinguish normal central features from unwanted material.
Hoe het is opgelost
The source identifies a white dome and labels the task groove-impurity inspection. It does not provide a material map or label the cause of the bright region.
Use verified clean and contaminated samples to test the proposed narrower field and diffuse-light arrangement. The source part depth and material are unspecified.
Waarom het werkt
- 1
Diffuse illumination can be tried to make recessed surfaces visible from a range of directions.
- 2
Local brightness alone cannot identify a substance or guarantee a clean recess at every depth.
Catalogusopname toepassings-lab verlichting
Bewijs dat u kunt inspecteren
A small bright region is visible in the recessed centre of the dark part.
The source captions groove-impurity inspection with a white LS-DS116.
One cropped appearance example, without contaminant identification, size, recess depth, labelled clean comparison or detection statistics.
Van beeldcontrast naar een productiebeslissing
Wat te valideren op uw onderdeel
- 01
Establish clean appearance
Include actual groove texture, machining marks and accepted central features.
- 02
Place known material
Test representative debris at the centre, corners and relevant recess depths.
- 03
Set a local decision rule
Validate contrast and false calls under the final focus, part tilt and exposure.
From the demo to your test bench
Parts in this setup
VerlichtingGetest
LS-DS116
66 mm domeverlichting (LS-DS116)
White LS-DS116 explicitly named in the groove-impurity example. Printed 116 mm outside diameter, 25 mm camera opening and 59.4 mm height.
$259.00
In voorgestelde opstelling
CameraOnze keuze
MV-CS050-10GM(NPOE)
Hikrobot MV-CS050-10GM(NPOE) 5 MP GigE matrixcamera, IMX264, Gen 2 basisversie, monochroom, zonder PoE
5 MP monochroom global-shutter camera voorgesteld voor een contrasttest. Bevestig veld, sampling, belichting en algoritme op de werkelijke applicatie.
$819.00
In voorgestelde opstelling
ObjectiefOnze keuze
LS-KF3528M-ML
35mm, F2.8, 1.1", C-mount, Macrolens (59 mm (-0.7X) tot 150 mm (-0.25X)) (LS-KF3528M-ML))
Voorgestelde 35 mm C-mount macrolens bij de vermelde 0.25x vergroting / 150 mm werkafstand-combinatie. De voorgestelde 2448 × 2048 sensor met 3.45 µm pixels geeft een afgeleid veld van 33.7824 × 28.2624 mm; bevestig focus, dekking en residuele vervorming op het werkelijke monster.
$339.00
In voorgestelde opstelling
CamerateststationOnze keuze
LS-BT-XZ-G-6-6045
Camerastandaard met XZ-verstelling en glazen plateau, hoogte 600 mm (LS-BT-XZ-G-6-6045)
600 mm kolom, 600 × 450 mm breadboard, XZ-afstelling, glastray en twee verlichtingshouders zoals vermeld. Voorgestelde bankarmatuur; bevestig belastingen, slag en camera/objectiefklemmen.
$359.00
In voorgestelde opstelling
"Tested" identificeert het onderdeel dat in de bron wordt genoemd. "Onze keuze" is een voorgesteld alternatief of ondersteunend onderdeel. Bevestig kleur, optiek, controllers, voedingen, kabels en bevestiging voor bestellen.
De configuratie
| Geteste verlichting | LS-DS116, wit |
|---|---|
| Broncamera / objectief | Niet gespecificeerd in het bijschrift van de bronafbeelding; voorgestelde onderdelen hieronder |
| Voorgesteld objectiefpunt | 0.25x bij 150 mm, vermelde objectiefcombinatie |
| Afgeleid voorgesteld veld | 33.7824 × 28.2624 mm = sensordimensies / 0.25x; geen bron-testveld |
| Dome-omslag (geprint) | 116 mm OD × 25 mm camera opening × 59.4 mm high |
| Beoordeelde bronregio | Centre of the part; background markings excluded |
| Montage (voorgesteld) | LS-BT-XZ-G-6-6045; kolom van 600 mm, basis van 600 × 450 mm, glazen lade en twee meegeleverde verlichtingshouders |
Monteer de optiek met precisie

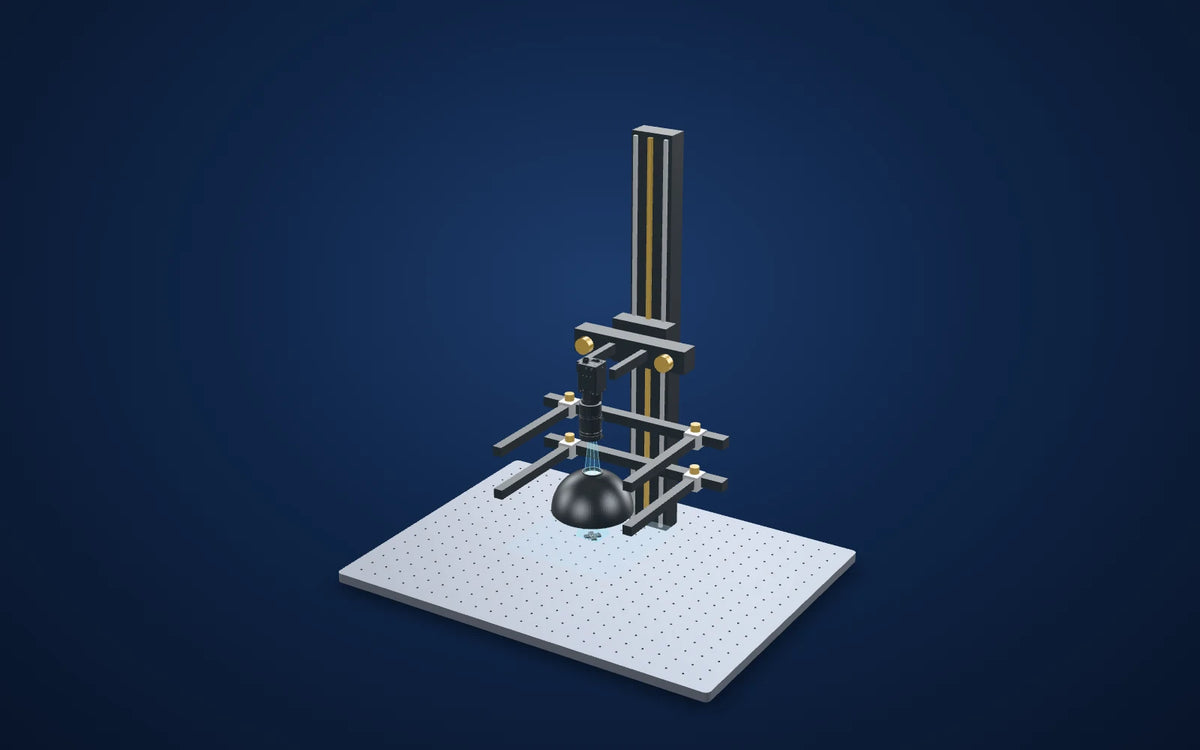

Het station is een optische testbank, inclusief de twee verlichtingshouders uit de cataloguslijst. De 3D kolom en basis volgen de gepubliceerde hoogte en voetafdruk. Sleeven, klemmen en onderdeelsteunen zijn schematisch: bevestig het schroefpatroon van de camera, de objectiefsteun, de lichtbevestigingen, de toegestane belasting en de werkelijke slag voordat u bestelt.
Voltooi het elektrische systeem
Selecteer een controller op basis van de exacte lichtspanning, aansturingsmodus en vermogen, en bevestig vervolgens de camera-data/stroom/I/O-kabels en een geschikte pc. Deze worden niet automatisch toegevoegd aan de voorgestelde optische kit.
Build this system
Start from this setup, adapt it to your part.
The configurator opens with this study's camera, lens, light and station picked. Swap any part, check fit and price, then buy or ask for a quote.
CAD-modellen van de camera en het beschikbare objectief zijn gepubliceerde modellen. Enveloppen van objectief en verlichting maken gebruik van gedrukte afmetingen. Het gekoppelde station gebruikt de gepubliceerde basismaat en kolomhoogte; slede, beugels, fittingen, onderdelen en spatiëring zijn illustratief. Bevestig belasting, traject, bevestigingsmiddelen en speling vóór bestelling. Lichtpaden leggen de opstelling uit en simuleren geen optische prestaties. Representatieve onderdeelgeometrie is illustratief, geen gereconstrueerd inspectiebewijs. Het monster en de verlichtingshoek zijn representatief, geen afmetingen of instellingen hersteld uit de bronopname.
Metalen onderdelen en bewerking
Related case studies
Metalen onderdelen en bewerking
Spring-window appearance in a clutch plate
Use the spring-window pattern for appearance and prove mechanical function separately.Licht in bronLS-HFS150100 · witVerken de studie
Metalen onderdelen en bewerking
Cutting-bit end-face appearance
Prove the local end-face signal before assigning a wear or damage threshold.Licht in bronLS-FLS74 · blauwVerken de studie
Metalen onderdelen en bewerking
Krascontrast op een bewerkte cilinder
Een gebogen oppervlak vereist een getest plan voor de hoekdekking.Voorgestelde lichtbehuizing (spec)440 × 50 × 117.13 mmVerken de studie
Maak de volgende proef specifiek.
Geef de onderdeelmaat, kleinste defect of tolerantie, beschikbare werkafstand, materiaal en lijnsnelheid op. Vermeld hoe een goed onderdeel en een afkeur eruitzien.
Over deze case study: de foto's en camerabeelden zijn afkomstig uit het applicatielaboratorium van de fabrikant van de verlichting en optiek die wij verkopen, gefotografeerd op de getoonde onderdelen; uw resultaten zijn afhankelijk van uw onderdeel, camera en opstelling. Dit is een applicatielab-studie, geen implementatie bij een LumaSpec klant. De broncijfers zijn gerapporteerde resultaten; voorgestelde componenten vereisen een nieuwe test. De 3D scène illustreert de opstelling en simuleert geen beeldprestaties.
