Plier-jaw gaps: keep a narrow light path visible between dark jaws
The supplied blue-backlight image shows a dark plier-tip outline with a faint narrow light line between the jaws. It is a useful starting point for a gap trial, while the source provides no gap value or measurement accuracy.
Prove the narrow light path before claiming a gap measurement.
Gerçek kamera yakalama
- Işık kaynağıLS-2FS100100 · mavi
- KanıtGerçek uygulama-lab görüntüsü
- Görüntüleme setiÖnerilen kamera, lens ve armatür
- KabulTemsilci parçalarda doğrulayın
Aydınlatma uygulama-lab katalog yakalama

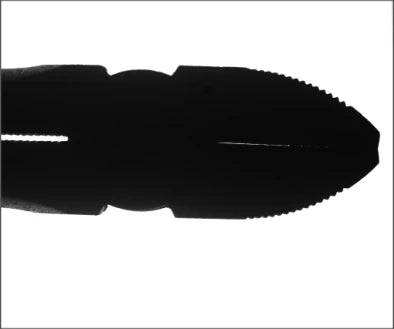

What the camera saw
Cropped from the source test sheet; original test annotations are retained. Captures are not generated or enhanced. Drag a comparison slider, or open any image full size.
Zorluk
A near-closed gap may occupy very few pixels even when the outside tool outline is sharp.
Burrs, jaw angle and acceptable serrations can interrupt the light path or change which edge is found.
Nasıl çözüldü
The source identifies a blue side backlight for inspecting a plier gap. The capture shows contrast, without supplying a numerical gap result.
Use the proposed narrower macro field on a representative jaw region. Determine the smallest required opening and calibrate the selected edge method before turning it into a gauge.
Çalışma prensibi
- 1
Transmitted light emphasizes the outline and any open path between the jaws rather than relying on the jaw finish.
- 2
A visible line cannot establish a specific clearance, contact pressure or cutting performance.
Aydınlatma uygulama-lab katalog yakalama
İnceleyebileceğiniz kanıt
The tool-tip outline and a faint narrow gap-like light line are visible.
The catalog labels nipper-plier gap inspection with a blue LS-2FS100100.
No source gap dimension, jaw-load condition, camera scale, calibrated result or tool-function test is reported.
Görüntü kontrastından üretim kararına
Sizin tarafınızda doğrulanacaklar
- 01
Define the jaw condition
Specify load, closure state and the actual region where clearance matters.
- 02
Challenge the smallest gap
Use known gaps and accepted burr or serration variation near the reject limit.
- 03
Check the gauge process
Validate calibration, repeatable placement and the edge algorithm independently of tool-function tests.
From the demo to your test bench
Parts in this setup
IşıkTest edildi
LS-2FS100100

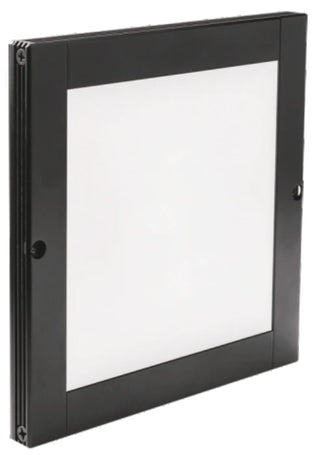

100 x 100 mm Yan arka ışık kaynağı (LS-2FS100100)
Blue LS-2FS100100 named in the nipper-plier gap example. Printed 100 × 100 mm emitting area and 132 × 132 × 10.5 mm housing.
$109.00
Önerilen kurulumda
KameraÖnerimiz

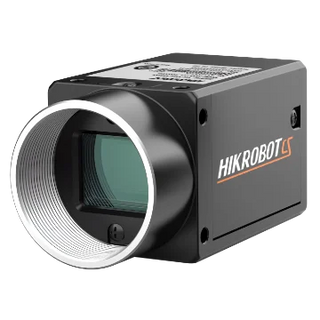

MV-CS050-10GM(NPOE)
Hikrobot MV-CS050-10GM(NPOE) 5 MP GigE alan taramalı kamera, IMX264, Gen 2 temel versiyon, Mono, PoE olmadan
Kontrast denemesi için önerilen 5 MP monokrom global-kapalı sensörlü kamera. Gerçek uygulamada alan, örnekleme, pozlama ve algoritmayı doğrulayın.
$819.00
Önerilen kurulumda
LensÖnerimiz

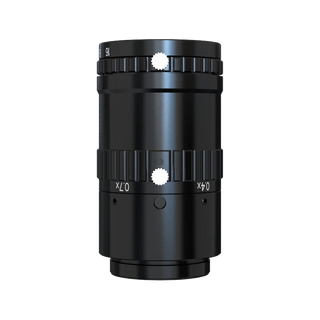

LS-KF3528M-ML
35mm, F2.8, 1.1", C-mount, Makro lens (59 mm (-0.7X) ile 150 mm (-0.25X) arası) (LS-KF3528M-ML)
Proposed 35 mm C-mount macro lens at its printed 0.25x magnification / 150 mm working-distance pair. The proposed 2448 × 2048 sensor with 3.45 µm pixels gives a derived 33.7824 × 28.2624 mm field; confirm focus, coverage and residual distortion on the real sample.
$339.00
Önerilen kurulumda
Kamera test istasyonuÖnerimiz
LS-BT-XZ-G-6-6045
XZ ayarlı ve cam tepsili kamera standı, yükseklik 600 mm (LS-BT-XZ-G-6-6045)
600 mm sütun, 600 × 450 mm deney masası, XZ ayarı, cam tepsi ve listelenen iki aydınlatma tutucusu. Önerilen bench armatürü; yükleri, hareket mesafelerini ve kamera/lens klipslerini onaylayın.
$359.00
Önerilen kurulumda
"Tested" (Test Edilmiş), kaynakta adı geçen parçayı tanımlar. "Our pick" (Seçimimiz), önerilen bir alternatif veya destekleyici parçadır. Sipariş önce renk, optikler, kontrolörler, güç kaynakları, kablolar ve montajı onaylayın.
Kurulum
| Test edilen ışık | LS-2FS100100, mavi |
|---|---|
| Kaynak kamera / lens | Kaynak görüntü başlığında belirtilmemiş; aşağıda önerilen parçalar |
| Önerilen lens noktası | 0.25x 150 mm'de, yazdırılmış lens çifti |
| Türetilmiş önerilen alan | 33.7824 × 28.2624 mm = sensör boyutları / 0.25x; kaynak test alanı değil |
| Işıma alanı (baskılı) | 100 × 100 mm |
| Panel housing (printed) | 132 × 132 × 10.5 mm |
| Source gap value | Not supplied |
| Montaj (önerilen) | LS-BT-XZ-G-6-6045; 600 mm sütun, 600 × 450 mm taban, cam tepsi ve dahil edilen iki ışık tutucu |

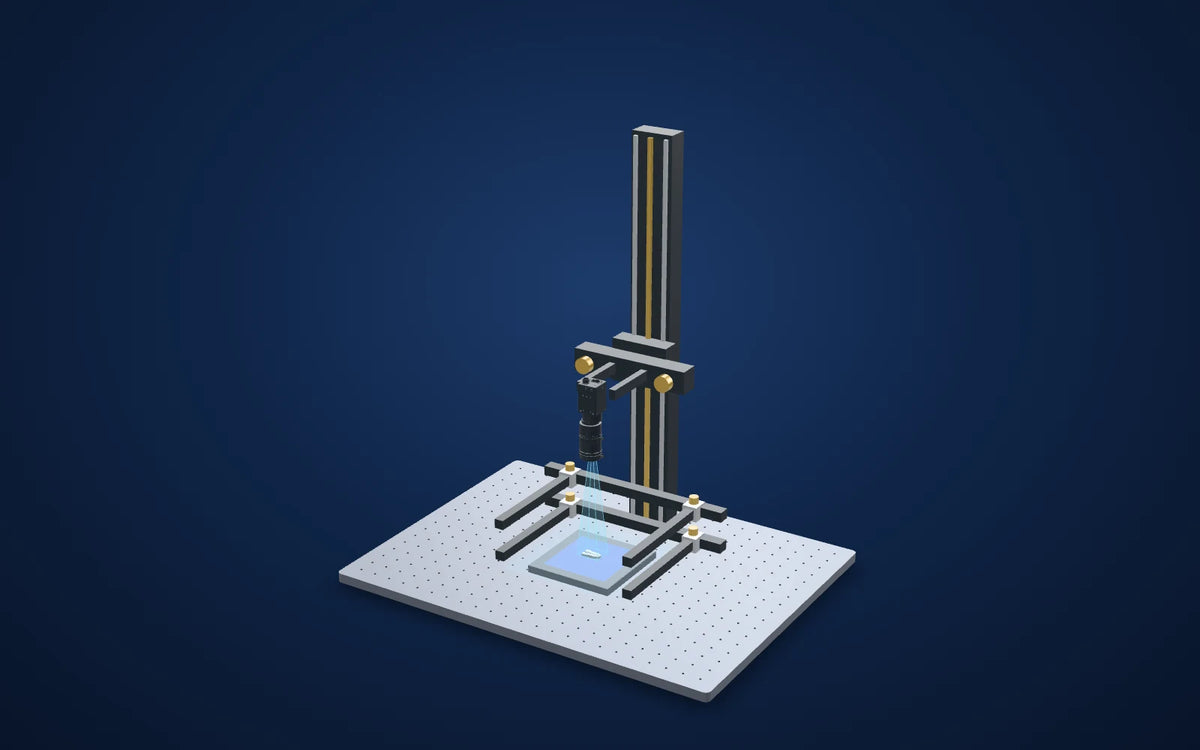

Optiği amaçla monte edin
İstasyon, katalog listesinde dahil olan iki aydınlatma tutuculu bir optik test masasıdır. 3D sütunu ve taban yayınlanan yükseklik ve ayak izini takip eder. Raylar, mandallar ve parça destekleri şematiiktir: sipariş vermeden önce kama vida desenini, lens desteğini, aydınlatma sabitleyicilerini, izin verilen yükü ve gerçek hareket mesafesini onaylayın.
Elektrik sistemini tamamla
Aydınlatma voltajı, sürüm modu ve gücüne tam olarak uygun bir kontrolör seçin, ardından kamera veri/güç/G/Ç kablolarını ve uygun bir PC'yi onaylayın. Bunlar önerilen optik kiti otomatik olarak eklenmez.
Build this system
Start from this setup, adapt it to your part.
The configurator opens with this study's camera, lens, light and station picked. Swap any part, check fit and price, then buy or ask for a quote.
Kamera, mevcut lens CAD yayınlanmış modellerdir. Lens ve ışık zarfları basılmış boyutları kullanır. Bağlantılı istasyon yayınlanmış taban boyutunu ve sütun yüksekliğini kullanır; kılavuz, braketler, fittingler, parçalar ve aralıklar gösterimlidir. Sipariş önce yük, hareket, sabitleyiciler ve boşlukları onaylayın. Işık yolları düzenlemeyi açıklar ve optik performansı simüle etmez. Temsilci parça geometrisi gösterimlidir, yeniden yapılandırılmış muayene kanıtı değildir. Örnek ve aydınlatma açısı kaynak yakalamadan elde edilen boyutlar veya ayarlar değil, temsildir.
Metal parçalar ve işleme
Related case studies
Metal parçalar ve işleme

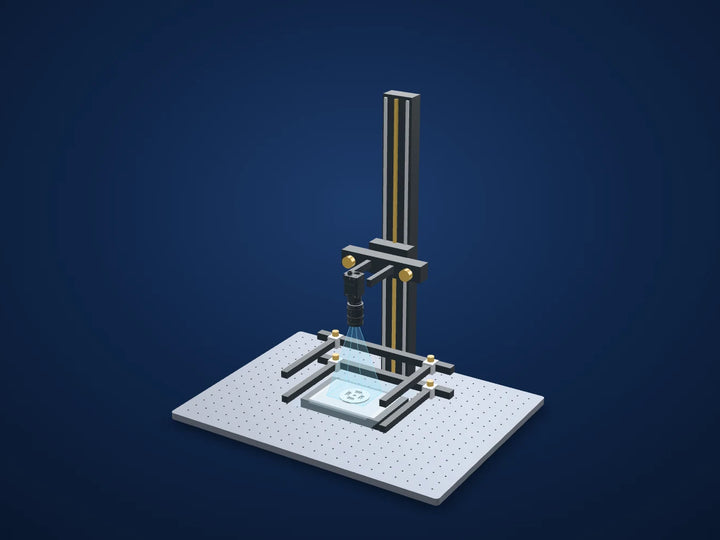

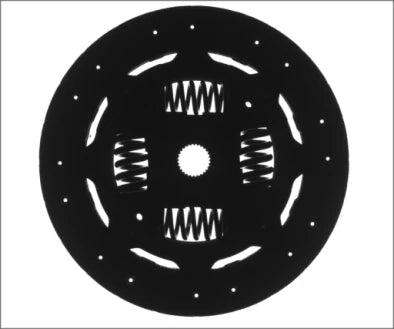

Spring-window appearance in a clutch plate
Use the spring-window pattern for appearance and prove mechanical function separately.Işık kaynağıLS-HFS150100 · beyazÇalışmayı keşfedin
Metal parçalar ve işleme

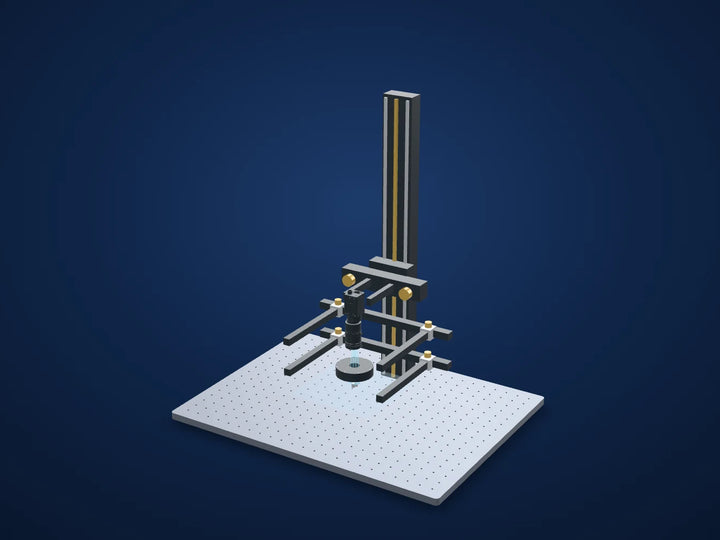

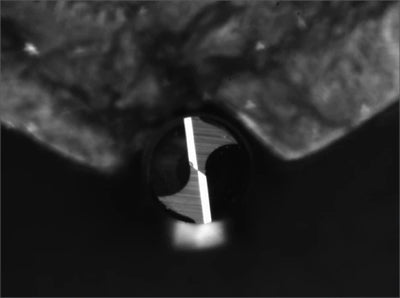

Cutting-bit end-face appearance
