Grawerowanie obudowy zegarka: oświetl oznaczony rant czytelnymi znakami

Wąskokątne oświetlenie współosiowe sprawia, że grawerowane litery na krawędzi koperty zegarka stają się wyraźne. Wyświetlony wycinek zachowuje generyczne znaki górnej krawędzi i pomija niezwiązany z tym grawer lokalizacyjny z obrazu źródłowego.

Widoczność znaków musi zostać potwierdzona pomiarową próbą odczytu.

Części w tej konfiguracji Zbuduj ten system

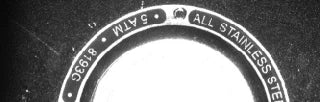

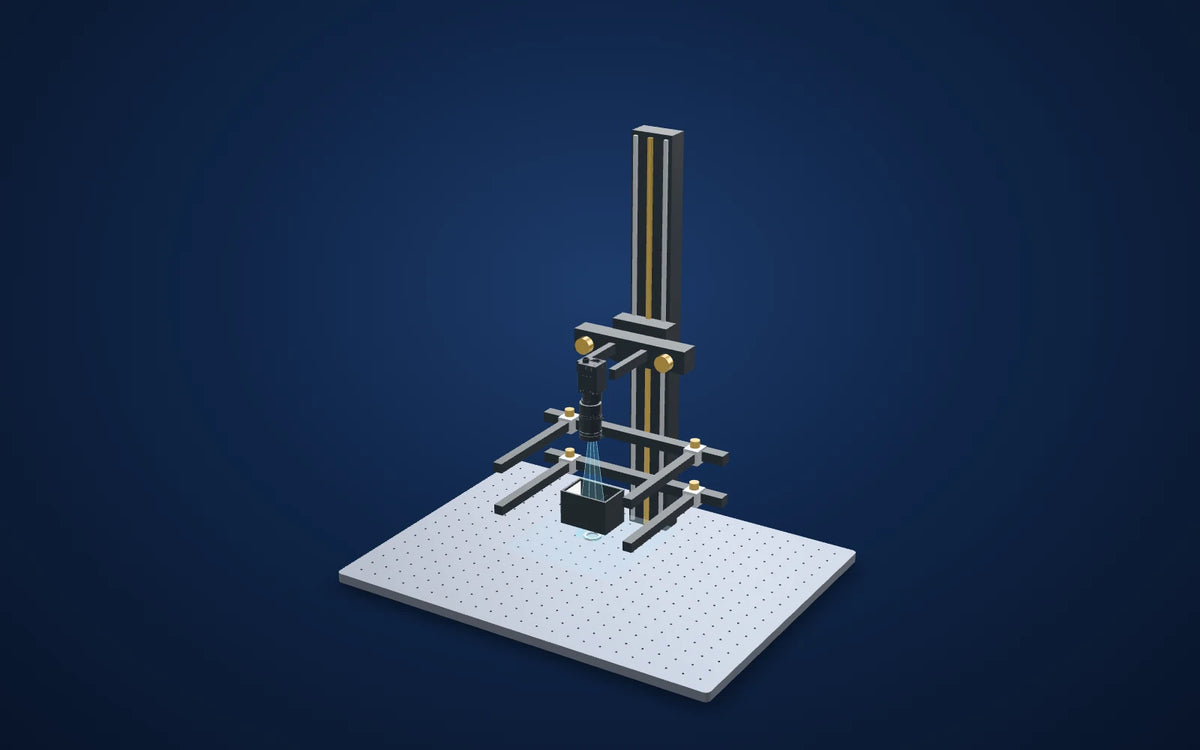

3D illustration of the inspection setup: Engraved characters on a metal watch rimOriginal upper-rim capture under white narrow-angle coaxial light; generic material/pressure lettering is retained.Zdjęcia z prawdziwej kamery
Ilustracja układu 3D · Przeglądaj w 3D
  • Proponowana obudowa oświetlacza (specyfikacja)74 × 50 × 50 mm
  • DowodyPróbki z laboratorium aplikacji
  • Kamera (proponowana)2448 × 2048 monochromatyczny
  • Pole (propozycja pochodna)33.78 × 28.26 mm pochodne z drukowanego powiększenia 0.25x

Wyzwanie

Grawerowany rant łączy odblaskowe powierzchnie płaskie, zakrzywione krawędzie i płytkie znaki. Użyteczny obraz odczytu musi zachować znaki bez nasycania otaczającego metalu.

Sposób rozwiązania

Źródło identyfikuje biały LS-3CON40-N. Zaproponowany obiektyw makro oraz kamera nie zostały zidentyfikowane w oryginalnym badaniu.

Wycięcie z kamery to oryginalna górna część dostarczonego wyniku; wewnątrz tego wycięcia żadne litery nie zostały usunięte, przerysowane ani zrekonstruowane.

Dlaczego to działa

  1. 1

    Kontrolowane pole koaksjalne zmienia względną jasność grawerunku i odblaskowego tła.

  2. 2

    Litery wyglądające na czytelne nie określają współczynnika dekodowania OCR, dokładności weryfikacji znaków ani głębokości grawerowania.

Arkusz obrazów z laboratorium aplikacji oświetleniowych

Dowody, które możesz sprawdzić

Widoczne na obrazach

Znaki grawerowane na górnej krawędzi są odróżnialne od otaczającego je ciemnego obszaru.

Raport ze źródła

Źródło podaje czytelność znaków under3CON40-N-W; nie dostarcza wyniku OCR, limitu rozmiaru czcionki ani wyniku głębokości grawerowania.

Jak korzystać z tych dowodów

Laboratoryjna demonstracja oświetlenia, a nie wdrożenie u klienta czy zakwalifikowana inspekcja produkcyjna. Zaproponowana kamera, obiektyw, uchwyt i odstępy sceny wymagają nowych testów. Obserwacje źródłowe nie określają limitu wielkości defektów, gwarancji dokładności ani współczynnika błędnych odrzutów w produkcji.

Od kontrastu obrazu do decyzji produkcyjnej

Co należy zwalidować w elemencie

  1. 01

    Zdefiniuj zadanie rozpoznawania znaków

    Oddziel odczyt danych zmiennych od sprawdzania znanego, stałego napisu.

  2. 02

    Zmieniać wykończenie i pozycję

    Uwzględnij dopuszczalne szczotkowanie, polerowanie, kontrast grawerowania i pochylenie krawędzi.

  3. 03

    Walidować odczyt

    Zmierz poprawne odczyty, podstawienia i brak odczytów na reprezentatywnym zestawie części znakowanych przy końcowym próbkowaniu.

From the demo to your test bench

Parts in this setup

Zbuduj ten system
Wąskokątowe oświetlenie współosiowe, 74 x 50 x 50 mm (LS-3CON40-N) OświetlaczPrzetestowano LS-3CON40-N Wąskokątowe oświetlenie współosiowe, 74 x 50 x 50 mm (LS-3CON40-N) Dokładne białe współosiowe oświetlenie wąskokątne; obudowa 74 × 50 × 50 mm, drukowane okno wizyjne and40 × 33 mm. $199.00 W proponowanej konfiguracji Hikrobot MV-CS050-10GM(NPOE) 5 MP kamera matrycowa GigE, IMX264, Gen 2 wersja podstawowa, Mono, bez PoE KameraNasz wybór MV-CS050-10GM(NPOE) Hikrobot MV-CS050-10GM(NPOE) 5 MP kamera matrycowa GigE, IMX264, Gen 2 wersja podstawowa, Mono, bez PoE Proponowana monochromatyczna kamera global-shutter 5 MP, 2448 × 2048 pikseli przy 3.45 µm, C-mount. Kamera źródłowa nie jest zidentyfikowana. Ten model NPOE wymaga oddzielnego zasilania i nie obsługuje PoE. $819.00 W proponowanej konfiguracji 35mm, F2.8, 1.1", C-mount, obiektyw makro (59 mm (-0.7X) do 150 mm (-0.25X)) (LS-KF3528M-ML) ObiektywNasz wybór LS-KF3528M-ML 35mm, F2.8, 1.1", C-mount, obiektyw makro (59 mm (-0.7X) do 150 mm (-0.25X)) (LS-KF3528M-ML) 35 mm obiektyw makro C-mount. Nadrukowana para odległości roboczej 0.25x / 150 mm daje wynikowe pole 33.78 × 28.26 mm na proponowanej kamerze. Potwierdź ostrość, pokrycie i rzeczywistą płaszczyznę detalu. $339.00 W proponowanej konfiguracji Statyw kamerowy z regulacją XZ i szklaną tacą, wysokość 600 mm (LS-BT-XZ-G-6-6045) Stacja testowa kameryNasz wybór LS-BT-XZ-G-6-6045 Statyw kamerowy z regulacją XZ i szklaną tacą, wysokość 600 mm (LS-BT-XZ-G-6-6045) Kolumna 600 mm, płyta montażowa 600 × 450 mm, taca szklana i dwa uchwyty oświetlenia. Proponowany uchwyt stanowiskowy; rzeczywiste obciążenie, skok, zaciski, elementy mocujące i prześwit oświetlenia muszą zostać potwierdzone. $359.00 W proponowanej konfiguracji

"Przetestowany" identyfikuje część wymienioną w źródle. "Nasza rekomendacja" to zaproponowana alternatywa lub część wspierająca. Przed zamówieniem potwierdź kolor, optykę, sterowniki, zasilacze, kable i montaż.

Ustawienie

Kamera źródłowaNie zidentyfikowano w arkuszu źródłowym
Kamera i obiektywProponowane komponenty katalogowe
Proponowane pole widzenia33.78 × 28.26 mm pochodne z drukowanego powiększenia 0.25x
Odległość obiektyw-detal w proponowanej scenie150 mm; podana para odległości roboczej
Montaż (proponowany)LS-BT-XZ-G-6-6045 · stacja testowa katalogowa z dwoma uchwytami oświetlenia

Zamontuj optykę z zamiarem

Stacja stanowi optyczny stół testowy, w skład którego wchodzą dwa uchwyty oświetlenia ujęte w wykazie katalogowym. Kolumna 3D oraz podstawa są zgodne z opublikowaną wysokością i wymiarami zewnętrznymi. Wózki, zaciski i podpory części są schematyczne: przed zamówieniem należy potwierdzić rozstaw śrub kamery, wspornik obiektywu, mocowania oświetlenia, dopuszczalne obciążenie i rzeczywisty zakres ruchu.

Uzupełnij system elektryczny

Wybierz sterownik zgodnie z dokładnym napięciem oświetlenia, trybem sterowania i mocą, a następnie potwierdź kable danych/zasilania/I/O kamery oraz odpowiedni komputer PC. Elementy te nie są automatycznie dodawane do proponowanego zestawu optycznego.

Build this system

Start from this setup, adapt it to your part.

The configurator opens with this study's camera, lens, light and station picked. Swap any part, check fit and price, then buy or ask for a quote.

Zbuduj ten system Poproś o Ofertę na proponowaną konfigurację Przeglądaj konfigurację 3D

Modele CAD kamery i dostępnego obiektywu są modelami opublikowanymi. Obrys oświetlaczy oraz podstawa/wysokość stacji wykorzystują wymiary z dokumentacji. Kształty części, wsporniki, uchwyty, osłony i odstępy mają charakter ilustracyjny; nie są one rekonstrukcjami części źródłowej ani kompletnym, zwalidowanym mechanicznie zestawem. Ścieżki światła wyjaśniają proponowany układ i nie symulują wydajności optycznej. Proponowane pole widzenia jest wyprowadzone z podanych wymiarów piksela kamery oraz pary powiększenie obiektywu/odległość robocza, a nie zmierzone z obrazu źródłowego.
