Lithium battery manufacturing Detekcja defektów powierzchniowych

Ślady spawania i zakładki baterii: kontrolowanie odbić za pomocą światła rozproszonego

Ślady spawania laserowego na obudowach baterii są słabo widoczne, metal jest matowy, a wyprowadzenia lustrzanie błyszczące. Testy porównawcze pokazują, jak płaskie oświetlenie kopułowe zamienia nieczytelny spaw w wyraźny kontur i dlaczego otwór kamerowy w oświetleniu kopułowym ma znaczenie przy błyszczącym wyprowadzeniu.

Kontroluj odbicia błyszczącego metalu.

Części w tej konfiguracji Zbuduj ten system

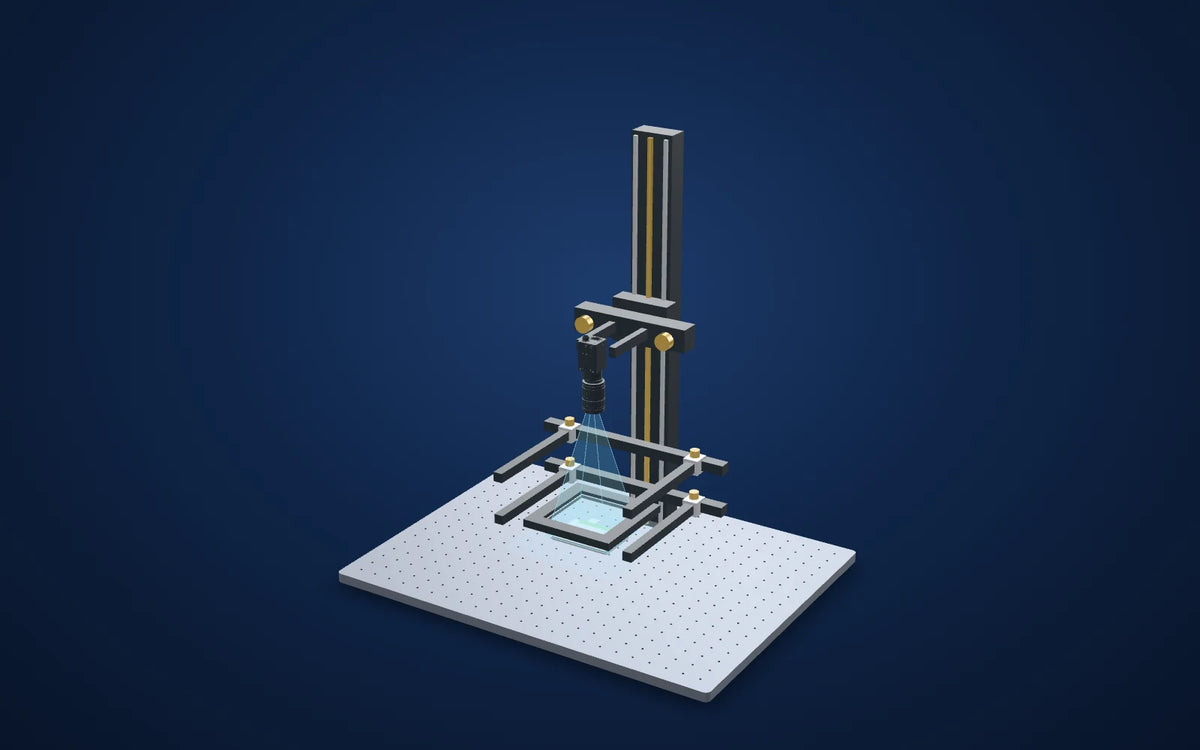

3D illustration of the inspection setup: Battery welds and tabsFlat dome (LS-2LFX100-C): the weld outline is clear and even.Zdjęcia z prawdziwej kamery
Ilustracja układu 3D · Przeglądaj w 3D
  • OświetlaczPłaska kopuła, emitująca 100 × 100 mm
  • Rozmiar140 × 140 × 11.5 mm
  • Odległość roboczaBlisko, pod kamerą
  • WynikKontur spawu czytelny po zmianie

Wyzwanie

Spaw na aluminiowej obudowie to znak o niskim reliefie na matowej powierzchni. Zwykłe światło bezcieniowe rozprasza się na matowej powierzchni, a spaw znika w teksturze.

Karty mają przeciwny problem: polerowany metal odbija wszystko, co jest nad nim, w tym ciemny otwór kamery w oświetleniu kopułowym.

Sposób rozwiązania

Znaki spawalnicze: test najpierw użył LS-LFX100 światła bezcieniowego, gdzie matowość ukryła szczegóły powierzchni. Zmiana na LS-2LFX100-C płaską kopułę, która oświetla część równomiernie z szerokiego zakresu kątów, wzmocniła oświetlenie powierzchni i wyraźnie uwidoczniła kontur spawu.

Zakładki: pod kopułą LS-DM120-W zakładka jest równomiernie oświetlona, ale mały otwór centralny kopuły przejawia się jako ciemna plama odbita w metalu. Kwadratowe oświetlenie bezcieniowe z otworem centralnym dopasowanym do długiego boku detalu eliminuje ten efekt; wykonujemy takie rozwiązanie na zamówienie.

Dlaczego to działa

  1. 1

    Szerokie oświetlenie rozproszone zmienia wzór odbić na matowym metalu. W tym porównaniu płaska kopuła ułatwia rozróżnienie konturu spoiny.

  2. 2

    Wysokość zaledwie 11.5 mm, dzięki czemu mieści się między obiektywem a częścią na zatłoczonej linii.

  3. 3

    W przypadku części lustrzanych wszystko, co znajduje się nad elementem, jest widoczne na obrazie: dostosuj rozmiar otworu kamery lub przesuń go poza obszar pomiarowy.

Arkusz obrazów z laboratorium aplikacji oświetleniowych

Dowody, które możesz sprawdzić

Widoczne na obrazach

Dostarczone porównania oświetlenia pokazują wyraźniejszy obramowanie spoiny i zmianę w ciemnej przysłonie odbitej na błyszczącej nakładce.

Raport ze źródła

Źródło porównuje konfiguracje oświetlenia; nie raportuje ono wytrzymałości spoiny, stopnia przetopu ani współczynnika wykrywalności.

Jak korzystać z tych dowodów

Wygląd powierzchni jest dowodem z próby obrazowania. Nie może on potwierdzić integralności spoiny pod powierzchnią.

Od kontrastu obrazu do decyzji produkcyjnej

Co należy zwalidować w elemencie

  1. 01

    Zachowaj dobrą teksturę w próbie

    Uwzględnij normalne zmatowienie, wariacje wykończenia i dopuszczalne ślady spawów.

  2. 02

    Weryfikacja odbić

    Zmieniaj nachylenie zakładki i sprawdzaj odbicie otworu kamery w obrębie całego elementu.

  3. 03

    Potwierdź wymagania inspekcyjne

    Oddziel widoczne wady powierzchni od kontroli jakości spawów wymagających innych metod.

Poradniki

From the demo to your test bench

Parts in this setup

Zbuduj ten system
Płaskie oświetlenie kopułowe, 140 x 140 x 11.5 mm (LS-2LFX100-C) OświetlaczPrzetestowano LS-2LFX100-C Płaskie oświetlenie kopułowe, 140 x 140 x 11.5 mm (LS-2LFX100-C) Płaska kopuła, powierzchnia świecąca 100 × 100 mm, 140 × 140 × 11.5 mm. $329.00 W proponowanej konfiguracji Oświetlacze na zamówienie, moc 5.3 W (LS-DM120-W) OświetlaczPrzetestowano LS-DM120-W Oświetlacze na zamówienie, moc 5.3 W (LS-DM120-W) Kopuła, 120 mm zewnątrz, 30 mm otwór centralny, 52 mm wysokość. $359.00 Oddzielny test / alternatywa Hikrobot MV-CS050-10GM(NPOE) 5 MP kamera matrycowa GigE, IMX264, Gen 2 wersja podstawowa, Mono, bez PoE KameraNasz wybór MV-CS050-10GM(NPOE) Hikrobot MV-CS050-10GM(NPOE) 5 MP kamera matrycowa GigE, IMX264, Gen 2 wersja podstawowa, Mono, bez PoE Kamera monochromatyczna 5 MP 2/3": około 41 µm na piksel w polu 100 mm (100 mm / 2448 px). $819.00 W proponowanej konfiguracji 16mm, F2.8, 1.1", C-mount, obiektyw makro (52 mm (-0.25X) do 546 mm (-0.03X)) (LS-KF1628M-ML) ObiektywNasz wybór LS-KF1628M-ML 16mm, F2.8, 1.1", C-mount, obiektyw makro (52 mm (-0.25X) do 546 mm (-0.03X)) (LS-KF1628M-ML) Obiektyw makro 16 mm, 0.25x do 0.03x; pole 100 mm na matrycy 2/3" wymaga około 0.085x. $319.00 W proponowanej konfiguracji Statyw kamerowy z regulacją XZ i szklaną tacą, wysokość 600 mm (LS-BT-XZ-G-6-6045) Stacja testowa kameryNasz wybór LS-BT-XZ-G-6-6045 Statyw kamerowy z regulacją XZ i szklaną tacą, wysokość 600 mm (LS-BT-XZ-G-6-6045) Kolumna 600 mm, płyta bazowa 600 × 450 mm, regulacja XZ, taca szklana i dwa uchwyty oświetlenia zgodnie z listą. Proponowany uchwyt stołu; należy potwierdzić obciążenia, zakres ruchu oraz zaciski kamery/obiektywu. $359.00 W proponowanej konfiguracji

"Przetestowany" identyfikuje część wymienioną w źródle. "Nasza rekomendacja" to zaproponowana alternatywa lub część wspierająca. Przed zamówieniem potwierdź kolor, optykę, sterowniki, zasilacze, kable i montaż.

Ustawienie

Światło spawalniczePłaska kopuła (LS-2LFX100-C), Biały
Oświetlacz listwowyKopułowe (LS-DM120-W) lub kwadratowe bezcieniowe, na zamówienie
KameraSkanowanie obszarowe, montaż pionowo w dół przez oświetlacz
Montaż (proponowany)LS-BT-XZ-G-6-6045 · stacja testowa kamery z tacą szklaną i dwoma uchwytami oświetlenia

Zamontuj optykę z zamiarem

Stacja stanowi optyczny stół testowy, w skład którego wchodzą dwa uchwyty oświetlenia ujęte w wykazie katalogowym. Kolumna 3D oraz podstawa są zgodne z opublikowaną wysokością i wymiarami zewnętrznymi. Wózki, zaciski i podpory części są schematyczne: przed zamówieniem należy potwierdzić rozstaw śrub kamery, wspornik obiektywu, mocowania oświetlenia, dopuszczalne obciążenie i rzeczywisty zakres ruchu.

Uzupełnij system elektryczny

Wybierz sterownik zgodnie z dokładnym napięciem oświetlenia, trybem sterowania i mocą, a następnie potwierdź kable danych/zasilania/I/O kamery oraz odpowiedni komputer PC. Elementy te nie są automatycznie dodawane do proponowanego zestawu optycznego.

Build this system

Start from this setup, adapt it to your part.

The configurator opens with this study's camera, lens, light and station picked. Swap any part, check fit and price, then buy or ask for a quote.

Zbuduj ten system Poproś o Ofertę na proponowaną konfigurację Przeglądaj konfigurację 3D

Kamera oraz dostępny model CAD obiektywu są modelami opublikowanymi. Obrys obiektywu i oświetlenia opiera się na wymiarach drukowanych. Powiązana stacja wykorzystuje opublikowany rozmiar podstawy i wysokość kolumny; wózek, wsporniki, mocowania, części i odstępy mają charakter ilustracyjny. Przed zamówieniem należy potwierdzić obciążenie, skok, elementy złączne i prześwity. Ścieżki światła wyjaśniają układ i nie symulują wydajności optycznej. Panel światłowodowy jest pokazany jako przezroczysty, aby wyjaśnić widoczność przez niego; jego konstrukcja wewnętrzna jest schematyczna.

Baterie i motoryzacja

Related case studies

Wszystkie badania baterie i motoryzacja

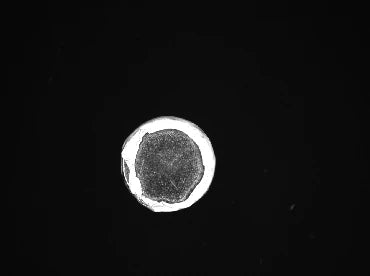

Source white-ring capture: a bright annular wrap/rim region surrounds a darker centre. Baterie i motoryzacja Battery assembly · Packaging appearance inspection Opakowanie końcowej części cylindrycznej baterii w oświetleniu pierścieniowym Użyteczny obraz opakowania wspiera zdefiniowaną decyzję o wyglądzie.Proponowana obudowa oświetlacza (specyfikacja)Ø120 × 40 mmPrzeglądaj studium przypadku Source white-dome capture: two reflective near-circular terminal end faces are visible against a darker background. Baterie i motoryzacja Automotive electrical assembly · Terminal appearance inspection Reflective fuse-terminal appearance Use diffuse light for terminal appearance and test electrical performance separately.Światło w źródleLS-DS175 · białyPrzeglądaj studium przypadku Oblique line-light capture from the same test; the local marked structure is more visible. Pakowanie, etykiety i druk Foils and reflective packaging · Surface-shape visibility Ślady wgnieceń na folii aluminiowej Uwidocznienie zmiany powierzchni przed decyzją, czy przekracza ona specyfikację.Proponowana obudowa oświetlacza (specyfikacja)340 × 48 × 75 mmPrzeglądaj studium przypadku
