皮下の打撲の可視化：リンゴにおけるNIR対SWIR
同じリンゴを撮影した2つの提供画像で、940 nmの近赤外線と1550 nmの短波赤外線を比較しています。1550 nmの撮影画像では、マークされた打撲部位に、より強い暗いパッチが表示されており、波長の選択が重要であることを示しています。
波長、センサ、光学系を一つのシステムとして適合させてください。
リアルカメラキャプチャ
- NIR940 nm
- SWIR1550 nm
- カメラInGaAs, 900–1700 nm
- 結果1550 nmにおいて、打撲箇所が暗く広く表示されます
照明アプリケーション・ラボ画像シート
What the camera saw
Cropped from the source test sheet; original test annotations are retained. Captures are not generated or enhanced. Drag a comparison slider, or open any image full size.
SWIR 1550 nm: SWIR 1550 nm：境界が明確な2つの暗い打撲痕（テスターによりマーク済み）。
課題

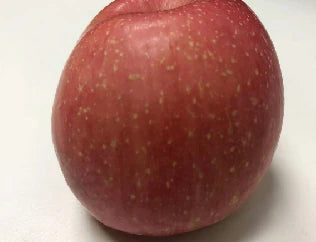

カラー写真では明らかな表面損傷はほとんど見られません。検査の問題は、視覚的なコントラストが弱い損傷を見つけることです。
940 nmの近赤外線はわずかに深く浸透し、一つの軟部組織を示しますが、コントラストが低いため二つ目の打撲は見逃されます。
解決方法
波長を変更すると、果実内における光の相対的な吸収と散乱が変化します。このアプリケーションでは940 nmと1550 nmを比較しており、組織や水分の違いがそのコントラストに影響を与える可能性があります。
テストでは、同じリンゴを940 nmと1550 nmで撮影しました。1550 nmでは、両方の打撲箇所が明確な境界を持つ暗いパッチとして表示されており、940 nmの画像では捉えられなかった上部の箇所も含まれています。
動作原理
- 1
提供された1550 nmのキャプチャでは、このリンゴの打撲箇所のコントラストがより強く出ています。品種、成熟度、および損傷からの経過時間については、別途検証が必要です。
- 2
提案されたSWIRカメラとレンズは、要求される帯域をカバーしています。標準的な可視光専用カメラが 1550 nm で動作するとは想定できません。
- 3
3Dシーンの紫色の光路は、目に見えない赤外線を視覚的に表現したものであり、目に見える紫色の光源や測定された浸透を示すものではありません。
照明アプリケーション・ラボ画像シート
検査可能なエビデンス
注釈付きの1550 nm画像は、940 nm画像よりも2つの暗い領域をより明確に示しています。
このシートは、波長を940 nmと1550 nmとしてラベル付けしています。選別精度や傷の深さのデータは提供されていません。
イラスト付きサンプル1点。果物の品種、熟度、および損傷時期によるコントラストを確認してください。
画像のコントラストから製造判断まで
部品でバリデーションすべき項目
- 01
実際のばらつきをカバー
品種、熟度、表面水分、および損傷後の経過時間のテスト
- 02
完全なスペクトルパスを一致させる
照明波長、レンズ透過率、フィルタ、およびセンサ応答を合わせて検証する。
- 03
動作を確認してください。
意図したコンベア速度で移動する果物を用いて、露光とトリガタイミングを設定する。
From the demo to your test bench
Parts in this setup
照明おすすめ
LS-RN9090-SWIR
短波長赤外線光, Ø90 mm (LS-RN9090-SWIR)
テストと同じSWIRシリーズのリング照明（7つの波長、1050 ～ 1650 nm）；1550 nmを指定。外径 90 mm、内径 40 mm。Wavelength: 1550 nm
確認が必要な構成
テスト用 / 代替案の分離
照明おすすめ
LS-4BRH15016-SWIR

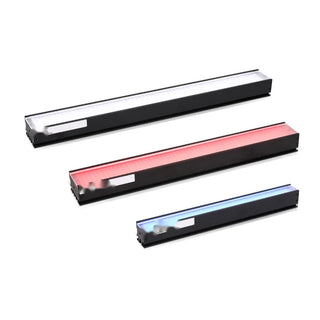

短波長赤外線照明、162 x 22 x 36 mm（LS-4BRH15016-SWIR）
果物の両側を照明するための2つのSWIRバーを提案します。このカスタム構成で1550nmを指定してください; ファミリSKU単体では波長が選択されません。サンプル上の照明範囲と露出を検証してください。Wavelength: 1550 nm
確認が必要な構成
提案セットアップ内 · 数量 2
カメラおすすめ
MV-CI013-GS-NN

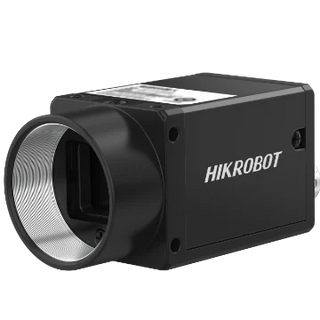

Hikrobot MV-CI013-GS-NN 1.3MP SWIRカメラ, IMX990, GigE, ファンレス
1.3 MP InGaAs SWIRカメラ (Sony IMX990, 5 µm ピクセル), C-mount, ファンレス。
お見積もりください
提案セットアップ内
レンズおすすめ
LS-KF2514M-5MP-NIR-V2
25mm, F1.4, 1", 900-1700nm, C-mount, SWIRレンズ（LS-KF2514M-5MP-NIR-V2）
25 mm F1.4 C-mountレンズ。コーティング範囲は900–1700 nm、印字された最短被写体距離は0.38 m。提案された400 mmのレンズ-ワーク間距離は例示であり、実際のサンプルでフォーカスと視野を確認すること。
$449.00
提案セットアップ内
カメラテストステーションおすすめ
LS-BT-XZ-G-8-6045
XZ調整機能およびガラスステージ付きカメラスタンド、高さ 800 mm (LS-BT-XZ-G-8-6045)
800 mm コラム、600 × 450 mm ブレッドボード、XZ調整、ガラス用トレイ、および記載の照明ホルダー2個。SWIRレンズの焦点距離およびカメラアセンブリ向けに提案。荷重、移動量、およびカメラ/レンズクランプを確認すること。
$359.00
提案セットアップ内
"Tested"は、ソースで指定された部品を特定します。"Our pick"は、代替案または補助部品として提案されたものです。注文前に、色、光学機器、コントローラ、電源、ケーブル、およびマウントを確認してください。
セットアップ
| 照明 | SWIR LED照明、1550 nm (および比較用の 940 nm) |
|---|---|
| カメラ | InGaAs SWIRエリアスキャン |
| レンズ | SWIR補正済み、900–1700 nm |
| 取り付け（提案） | LS-BT-XZ-G-8-6045 · ガラス製トレイと2つの照明ホルダーを備えたカメラテストステーション |
| 提案されたレンズ焦点距離の限界 | 最小被写体距離 0.38 m、図示レンズ・ワーク間距離 400 mm |
| 図示された視領域 | 90 × 72 mm。ソース視野または検証済みレンズ視野仕様ではない |

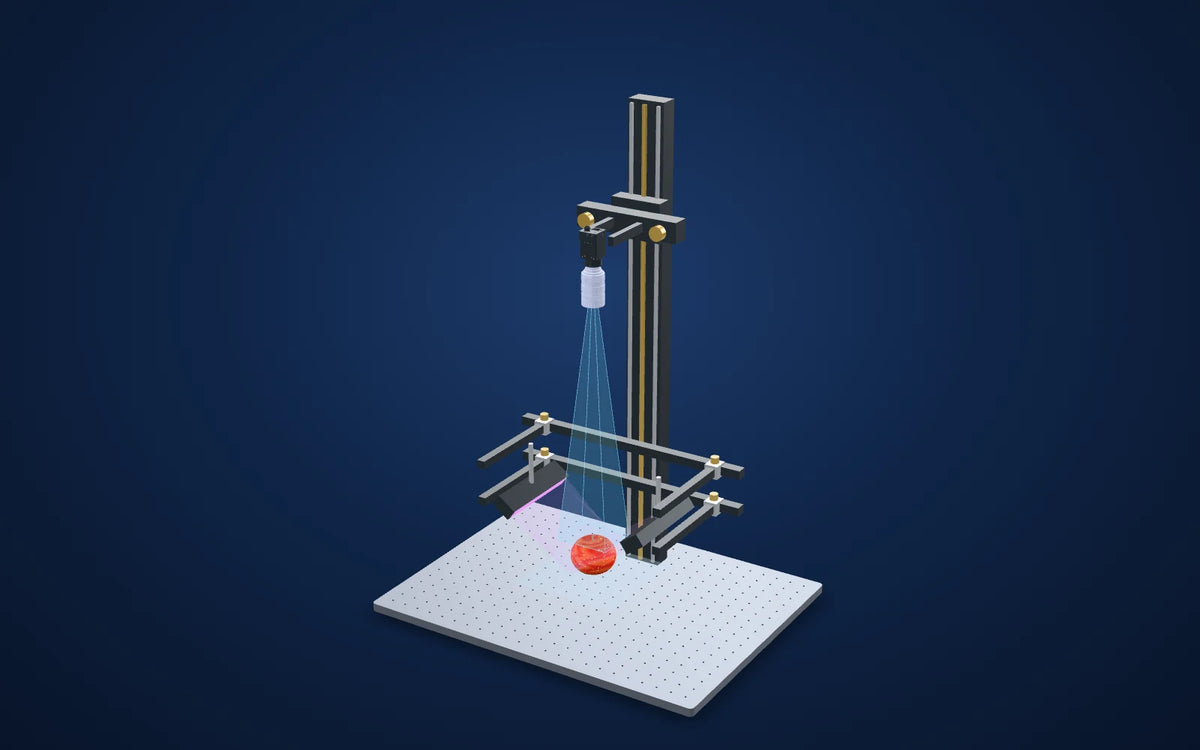

光学系の意図的な配置
本ステーションは光学テストベンチであり、カタログ記載の2つの照明ホルダーが含まれています。3Dコラムおよびベースは、公開されている高さと設置面積に従います。キャリッジ、クランプ、およびワークサポートは概略的なものです。注文前に、カメラのネジパターン、レンズサポート、照明固定具、許容荷重、および実際の移動量を必ず確認してください。
電気システムの完結
照明の電圧、駆動モード、および電力に正確に適合するコントローラを選択し、カメラのデータ/電源/I/Oケーブルおよび適切なPCを確認してください。これらは提案された光学キットに自動的に追加されることはありません。
Build this system
Start from this setup, adapt it to your part.
The configurator opens with this study's camera, lens, light and station picked. Swap any part, check fit and price, then buy or ask for a quote.
カメラおよび利用可能なレンズのCADは公開モデルです。レンズおよび照明のエンベロープは記載寸法に基づいています。リンクされたステーションは公開されているベースサイズとコラム高さを使用しており、キャリッジ、ブラケット、フィッティング、部品および間隔は例示的なものです。注文前に荷重、移動量、締結具およびクリアランスを確認してください。光路は配置を説明するものであり、光学性能をシミュレートするものではありません。400 mmのレンズ・部品間距離は、記載されている最小被写体距離0.38 mを遵守しています。図示された90 × 72 mmの視野領域は例示的なものであり、フォーカスおよび校正による確認が必要です。これは測定された光源視野ではありません。
