Vetro del display: utilizzare la direzione dell'illuminazione lineare per rendere visibili i graffi
Tre schede di applicazioni reali mostrano approcci con luce lineare su schermi scuri e vetro di display. Appartengono a un unico problema pratico: trovare una direzione e un campo di illuminazione che preservino un graffio visibile rispetto ai riflessi.
Scegliere una direzione di illuminazione sullo schermo prima di confrontare l'uscita luminosa.
Acquisizione reale della telecamera
- Alloggiamento luce proposto (spec)220 × 53 × 121.5 mm
- ProveCatture lab su applicazione reale
- Camera (proposta)2448 × 2048 monocromo
- Campo (proposta derivata)84.46 × 70.66 mm derivato dall'ingrandimento stampato 0.1x
Scheda immagini del laboratorio di applicazioni di illuminazione
What the camera saw
Cropped from the source test sheet; original test annotations are retained. Captures are not generated or enhanced. Drag a comparison slider, or open any image full size.
Illuminazione lineare raffreddata ad acqua: Acquisizione della linea di raffreddamento ad acqua dell'origine dalla stessa comparazione; le caratteristiche della superficie sono più luminose.
La sfida
Le superfici scure del display riflettono l'ambiente, i corpi illuminanti, la polvere e le impronte digitali. Piccoli graffi possono restituire luce utile solo a un angolo di visione e di luce limitato.
Come è stato risolto

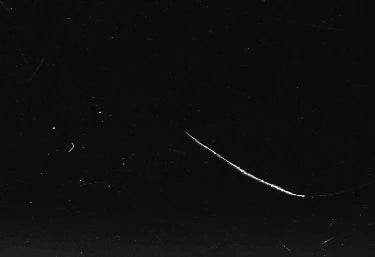

La sorgente primaria utilizza Bianco LS-2LIND220. Due prove correlate confrontano LS-3LINH300 con LS-3LINP300 raffreddato ad acqua e mostrano un esempio LCD separato sotto LS-3LINM500.
Il kit proposto utilizza un LS-2LIND220 e una prova con camera area stazionaria. Le altre luci sono alternative testate dalla fonte, non luci simultanee aggiunte al kit. Il campo proposto copre una regione locale di ispezione del vetro, non l'intera lastra mostrata in in3D.
Perché funziona
- 1
L'illuminazione obliqua può evidenziare un graffio verticale su campo scuro; un campo multi-angolare offre altre direzioni di test.
- 2
I fogli rappresentano diversi campioni e prove. Solo le due immagini del foglio relativo al raffreddamento ad acqua sono un confronto accoppiato; i tre fogli non devono essere trattati come una classifica controllata o un confronto di velocità misurata.
Scheda immagini del laboratorio di applicazioni di illuminazione
Prove che puoi ispezionare
Le acquisizioni della sorgente mostrano graffi/caratteristiche superficiali luminose su regioni scure del display.
I fogli riportano il contrasto visibile e, in una coppia, una maggiore luminosità con il raffreddamento ad acqua. Non forniscono un tempo di esposizione, una dimensione del difetto o un sistema di visione comune per tutte e tre le prove.
Dimostrazione di illuminazione in laboratorio applicativo, non un'implementazione presso il cliente o un'ispezione di produzione qualificata. La camera, l'obiettivo, il fissaggio e il distanziamento della scena proposti richiedono una nuova prova. Le osservazioni della fonte non stabiliscono un limite di dimensione del difetto, una garanzia di precisione o un tasso di falsi scarti di produzione.
Dal contrasto dell'immagine a una decisione di produzione
Cosa validare sul proprio componente
- 01
Mantenere i confronti dei campioni equi
Confronta l'illuminazione sugli stessi schermi noti come conformi e graffiati con impostazioni camera fisse.
- 02
Verificare direzione e sfondo
Variare l'orientamento del graffio, il rivestimento dello schermo e le condizioni accettabili di polvere/impronte digitali.
- 03
Progettare il raffreddamento e il movimento
Per un'altra luce selezionata, confermare prima il drive e il raffreddamento, quindi validare l'esposizione, il blur e la copertura dell'intero componente.
From the demo to your test bench
Parts in this setup
IlluminazioneTestato
LS-2LIND220
Luce obliqua a doppio angolo, 220 x 53 x 121.5 mm (LS-2LIND220)
Luce obliqua a doppio angolo Bianco della sorgente primaria; alloggiamento 220 × 53 × 121.5 mm, area di emissione 204 × 24 mm.
$499.00
Nella configurazione proposta
IlluminazioneTestato
LS-3LINH300

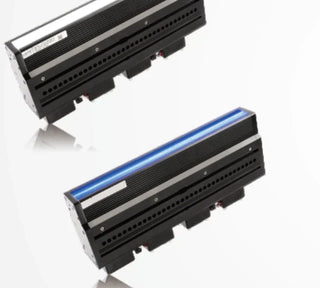

284 mm Illuminatore line scan ultra-bright, raffreddato a ventola (LS-3LINH300)
Illuminazione bianca raffreddata a ventola utilizzata nel confronto delle fonti accoppiate.
$629.00
Test separato / alternativa
IlluminazioneTestato
LS-3LINP300
Illuminazione a scansione a barretta con raffreddamento ad acqua, 300 x 40 x 111.7 mm (LS-3LINP300)
Luce Bianca raffreddata ad acqua utilizzata nel confronto della sorgente accoppiata. Il circuito di raffreddamento e i collegamenti richiedono una progettazione separata.
$659.00
Test separato / alternativa
IlluminazioneTestato
LS-3LINM500

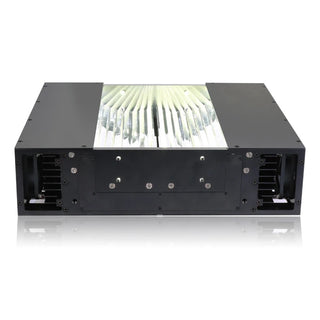

Illuminazione a scansione lineare multi-angolo, 516 x 313 x 82 mm (LS-3LINM500)
Illuminazione multi-angolo Bianca nel documento di origine per graffi su LCD separato. Modello esatto is500, not400; alimentazione catalogo 48 V.
$1,059.00
Test separato / alternativa
CameraLa nostra scelta
MV-CS050-10GM(NPOE)
Hikrobot MV-CS050-10GM(NPOE) 5 MP GigE telecamera a scansione area, IMX264, Gen 2 versione base, Monocromatico, Senza PoE
Camera monocromatica global-shutter da 5 MP proposta, 2448 × 2048 pixel a 3.45 µm, C-mount. La camera originale non è identificata. Questo modello NPOE richiede alimentazione separata e non supporta PoE.
$819.00
Nella configurazione proposta
ObiettivoLa nostra scelta
LS-KF1628M-ML
16mm, F2.8, 1.1", C-mount, Obiettivo macro (52 mm (-0.25X) a 546 mm (-0.03X)) (LS-KF1628M-ML)
Obiettivo macro C-mount da 16 mm. La coppia stampata di ingrandimento 0.1x / distanza di lavoro 152 mm fornisce un campo derivato di 84.46 × 70.66 mm sulla camera proposta. Confermare messa a fuoco, copertura e spazio libero del fissaggio.
$319.00
Nella configurazione proposta
Stazione di test della cameraLa nostra scelta
LS-BT-XZ-G-6-6045
Supporto per camera con regolazione XZ e vassoio in vetro, altezza 600 mm (LS-BT-XZ-G-6-6045)
Colonna da 600 mm, breadboard 600 × 450 mm, vassoio in vetro e due supporti per illuminazione. Fissaggio da banco proposto; carico effettivo, corsa, morsetti, elementi di fissaggio e spazio libero per la luce devono essere confermati.
$359.00
Nella configurazione proposta
"Testato" identifica il componente indicato nella fonte. "La nostra scelta" è un'alternativa proposta o un componente di supporto. Confermare colore, ottiche, controller, alimentatori, cavi e montaggio prima dell'ordine.
La configurazione
| Camera della fonte | Non identificato nella scheda della fonte |
|---|---|
| Camera e obiettivo | Componenti a catalogo proposti |
| Campo proposto | 84.46 × 70.66 mm derivato dall'ingrandimento stampato 0.1x |
| Distanza obiettivo-pezzo nella scena proposta | 152 mm; coppia di distanze di lavoro stampate |
| Montaggio (proposto) | LS-BT-XZ-G-6-6045 · stazione di test a catalogo con due supporti per illuminazione |

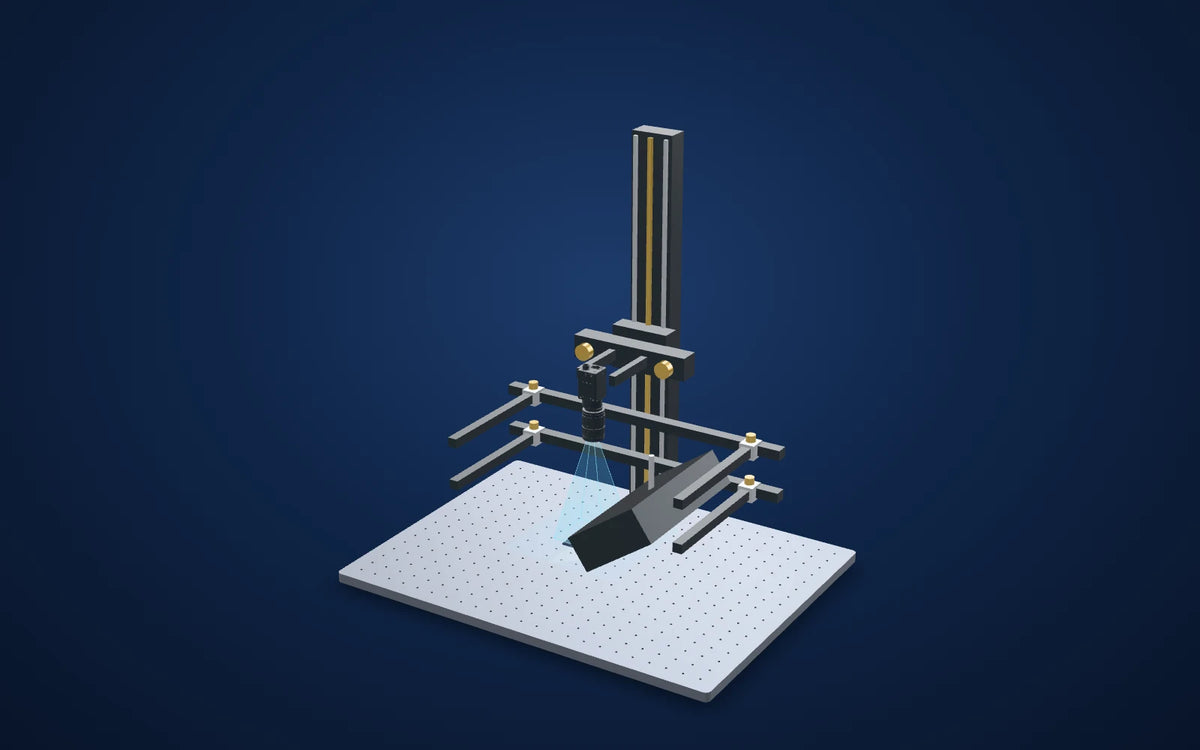

Montare l'ottica con precisione
La stazione è un banco di prova ottico, con i due supporti per l'illuminazione inclusi nell'elenco del catalogo. La colonna 3D e la base seguono l'altezza e l'ingombro pubblicati. Carrelli, morsetti e supporti per i componenti sono schematici: confermare lo schema delle viti della camera, il supporto dell'obiettivo, i fissaggi delle luci, il carico ammissibile e la corsa effettiva prima dell'ordine.
Completa il sistema elettrico
Selezionare un controller in base all'esatta tensione della luce, modalità di pilotaggio e potenza, quindi confermare i cavi di dati/alimentazione/I/O della camera e un PC adeguato. Questi non vengono aggiunti automaticamente al kit ottico proposto.
Build this system
Start from this setup, adapt it to your part.
The configurator opens with this study's camera, lens, light and station picked. Swap any part, check fit and price, then buy or ask for a quote.
I modelli CAD della camera e dell'obiettivo disponibile sono modelli pubblicati. Gli ingombri delle luci e la base/altezza della stazione utilizzano dimensioni stampate. Forme dei pezzi, staffe, supporti, schermature e distanziatori sono illustrativi; non sono ricostruzioni di un pezzo originale o di un assieme meccanicamente validato completo. I percorsi della luce spiegano la disposizione proposta e non simulano le prestazioni ottiche. Il campo proposto è derivato dalle dimensioni dei pixel della camera stampate e dalla coppia ingrandimento/distanza di lavoro dell'obiettivo dichiarata, non misurato dall'acquisizione originale.
Vetri, display e ottiche
Related case studies
Vetri, display e ottiche
Spaziatura della griglia su piastra di copertura in vetro
Le strisce chiare supportano la misurazione solo dopo che la regola del bordo e la scala sono state provate.Alloggiamento luce proposto (spec)74 × 50 × 50 mmEsplora lo studio
Vetri, display e ottiche
Residuo scuro su campo di vetro luminoso
Verificare la differenza tra residuo inaccettabile e sfondo accettabile.Alloggiamento luce proposto (spec)105.5 × 46 × 47 mmEsplora lo studio
Vetri, display e ottiche

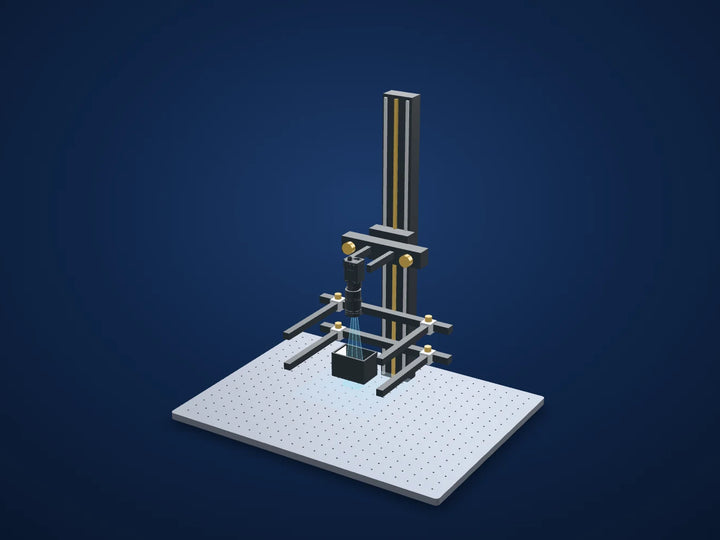

Contorno del vetro di copertura di un dispositivo mobile sotto illuminazione coassiale
Scegliere la geometria di visione attorno a un riferimento di spigolo chiaramente definito.Alloggiamento luce proposto (spec)74 × 50 × 50 mmEsplora lo studio
Rendi specifica la prova successiva.
Indica le dimensioni del componente, il difetto o la tolleranza minima, la distanza di lavoro disponibile, il materiale e la velocità di linea. Includi esempi di componenti conformi e scarti.
Informazioni su questo caso di studio: le foto e le immagini della camera provengono dal laboratorio applicativo del produttore dell'illuminazione e dell'ottica che vendiamo, acquisite sui componenti mostrati; i risultati dipendono dal pezzo, dalla camera e dalla configurazione. Si tratta di uno studio di laboratorio applicativo, non di un'implementazione presso un cliente LumaSpec. Le figure sorgente riportano i risultati ottenuti; i componenti proposti richiedono una nuova prova. La scena 3D illustra la disposizione e non simula le prestazioni di imaging.
