Átlátszó üveg: keresse a sötét beágyazódásokat a világos áteresztett mezőben
Egy átlátszó üveg mögött használt irányított pontvilágítás fényes áttetsző mezőt és egy kis sötét pontot eredményez a valós felvételen. A lap ezt „holt pixel” vizsgálatnak nevezi, azonban az ábrázolt munkadarab üveg, nem pedig aktív kijelző.
A sötét folt egy megfigyelt képjellemző, amíg fizikai okát be nem igazolják.
Valós kamerafelvétel
- Javasolt fényház (specifikáció)Ø58 × 150.5 mm
- BizonyítékValós világítás-laboratóriumi felvételek
- Kamera (javasolt)2448 × 2048 monokróm
- Mező (származék javaslat)33.78 × 28.26 mm
Világítási alkalmazás - laboratóriumi képlap
What the camera saw
Cropped from the source test sheet; original test annotations are retained. Captures are not generated or enhanced. Drag a comparison slider, or open any image full size.
A kihívás
Az átlátszó anyag visszaverheti a helyiség tükröződéseit, a szerelvény éleit és a felületeken lévő jeleket. Egy kis sötét jellemzőt csak ellenőrizni lehet, ha mögötte szabályozott világos háttér van.
A megoldás menete
Az adatlap fehér LS-HSL15058 világítást használ, amely a glasson keresztül a kamerára irányítva van. A nyomtatott termékburkolat átmérője 58 mm és hossza 150.5 mm, a sugárzási átmérő pedig 50 mm.
A javasolt fekete-fehér kamera és makro objektív egy asztali elrendezés, nem a meg nem határozott forráskamera reprodukciója.
Miért működik
- 1
Az áteresztett fény egy fényblokkoló vagy átirányító jellemzőt sötétebbé tesz a háttérhez képest.
- 2
A forrás nem azonosítja a jellemzőt belső beágyazódásként, porszemként vagy felületi sérülésként. Fizikai okát külön kell meghatározni.
Világítási alkalmazás - laboratóriumi képlap
Ellenőrizhető bizonyítékok
A biztosított világos mezős üvegpéldán egy kis sötét jel látható.
A lap a feladatot átlátszó üvegen végzett holtpixel-ellenőrzésként nevezi meg; kijelzőműködést, jellemzőméretet vagy visszaigazolt hibaforrást nem ad meg.
Világítás alkalmazás-laboratóriumi bemutató. A forrás nem szolgáltat ügyfél telepítést, hibaméret korlátot, ismétlődési vizsgálatot vagy termelési hamis hívás adatot. A javasolt kamera, objektív, terület, szerelés és távolság nem az eredetileg tesztelt rendszer.
A képkontraszttól a gyártási döntésig
Amit az alkatrészén kell validálni
- 01
Jellemző eredeti pontjának meghatározása
Használjon tiszta referenciaglasszt és vizsgálja mindkét felületet; különítse el a port az anyagbeáramodástól.
- 02
Ellenőrizze a átvilágított mezőt
Rögzítse a háttér egyenletességét, a rögzítő okozta takarást és a szóródást a végső blendenél.
- 03
Bizonyítsa a szükséges méretet
Ismerteleg jellemzőket és kalibrált képméretet használjon, majd mérje a tiszta alkatrészeken előforduló téves detektálásokat.
From the demo to your test bench
Parts in this setup
VilágításTesztelt
LS-HSL15058
50 mm kollimált gyűjtő megvilágító (LS-HSL15058)
A forrásban használt Fehér irányított spot; 58 mm átmérő, 150.5 mm hossz és 50 mm sugárzó átmérő. Kompatibilis áramforrás-vezérlőt igényel.
$449.00
A javasolt felépítésben
KameraAjánlatunk
MV-CS050-10GM(NPOE)
Hikrobot MV-CS050-10GM(NPOE) 5 MP GigE területszkennelő kamera, IMX264, Gen 2 alapverzió, monokróm, PoE nélkül
5 MP monokróm global-shutter kamera, 2448 × 2048 pixel, 3.45 µm pixel és C-mount. Kontrasztpróbára javasolt; a forrás nem azonosítja a kameráját. Külön kameratápot igényel; ez az NPOE modell nem támogatja a PoE interfészt.
$819.00
A javasolt felépítésben
ObjektívAjánlatunk
LS-KF3528M-ML
35mm, F2.8, 1.1", C-mount, makro objektív (59 mm (-0.7X) és 150 mm (-0.25X) között) (LS-KF3528M-ML)
35 mm C-mount makro objektív; a nyomtatott 0.25x értéke 150 mm munkatávolság mellett egy származtatott 33.78 × 28.26 mm méretű tereet eredményez a javasolt kamerán. Ellenorizze a világítás fedését és a fókuszt a tényleges alkatrészen.
$339.00
A javasolt felépítésben
Kamerateszt állomásAjánlatunk
LS-BT-XZ-G-6-6045
Kameraállvány XZ állítással és üvegtálcával, magasság 600 mm (LS-BT-XZ-G-6-6045)
600 mm oszlop, 600 × 450 mm optikai alaplap, XZ beállítás, üvegtálca és két felsorolt világítástartó. Ajánlott pad rögzítés; ellenorizze a terheléseket, a futástávot és a kamera/objektív rögzítőket.
$359.00
A javasolt felépítésben
"Tesztelt" a forrásban megnevezett alkatrészt jelöli. "Ajánlott" egy javasolt alternatív vagy kiegészítő alkatrész. Rendelés előtt ellenőrizze a színt, optikát, vezérlőket, tápegységeket, kábeleket és a szerelési lehetőségeket.
A felállítás
| Világítási bizonyíték | Alkalmazási laboratóriumi forrásfelvételek |
|---|---|
| Kamera és objektív | Javasolt katalógusalkatrészek; forráskamera nem meghatározva |
| Javasolt terület (származtatott) | 33.78 × 28.26 mm 0.25x esetén |
| Objektív munkatávolság (specifikáció) | 150 mm a felsorolt nagyításnál |
| Szerelés (javasolt) | LS-BT-XZ-G-6-6045 · 600 mm állomás, üvegtálca és két világítástartó |

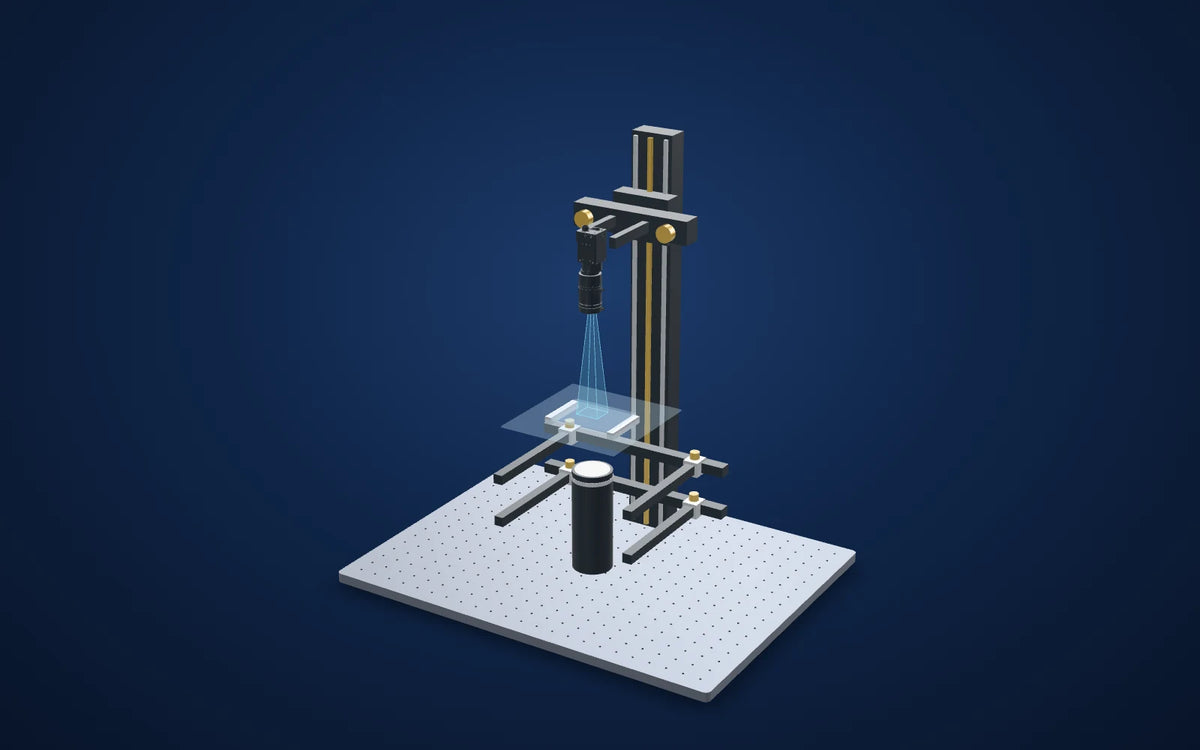

Szerelje fel az optikát precízen
Az állomás egy optikai tesztpad, amelynek a két világítástartója szerepel a katalógusbejegyzésben. A 3D oszlop és az alap a közzétett magasságot és alaprajzot követi. A szürkevek, rögzítők és alkatrész nostretek csak vázlatok: a rendelés előtt ellenorizze a kamera csavarhelyzetét, az objektív tartót, a világítás rögzítőit, a megengedett terhelést és a tényleges futástávot.
Elektromos rendszer kiegészítése
Válasszon egy vezérlőt a pontos világításfeszültséghez, meghajtási módhoz és teljesítményhez, majd ellenorizze a kamera adat/táp/I/O kábeleit és a megfelelő számítógépet. Ezek nem kerülnek automatikusan hozzáadva az ajánlott optikai készlethez.
Build this system
Start from this setup, adapt it to your part.
The configurator opens with this study's camera, lens, light and station picked. Swap any part, check fit and price, then buy or ask for a quote.
A kamera és az elérhető objektív CAD adatai közzétett modellek. Az objektív és a világítás körvonalai a nyomtatott méreteket használják. A hivatkozott állomás a közzétett alapméretet és oszlopmagasságot használ; a sz transporting, konzolok, rögzítők, alkatrészek és távolságok csak szemléltetésen alapulnak. A rendelés előtt ellenorizze a terhelést, a futást, a rögzítősíneket és a szabad helyet. A fényutak a felállítást szemléltetik, nem szimulálják az optikai teljesítményt. Az alkatrész geometria szemléltetés, nem a kameraképből lett rekonstruálva. A javasolt látótér a nyomtatott objektív nagyításból és a kamera pixelméretekből származik; a tényleges lefedettséget és fókuszt próbálati méréssel kell ellenőrizni. A reprezentatív alkatrész geometria szemléltetés, nem rekonstruált ellenőrzési bizonyíték.
Üveg, kijelzők és optikai eszközök
Related case studies
Üveg, kijelzők és optikai eszközök
Három vonalvilágításos teszt kijelzőüvegen
Válasszon világítási irányt a képernyőn, mielőtt összehasonlítaná a fénykimutatást.Javasolt fényház (specifikáció)220 × 53 × 121.5 mmFedezze fel a tanulmányt
Üveg, kijelzők és optikai eszközök

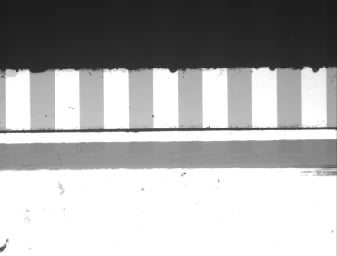

Rácselőtér egy üvegfedéllemezön
A tiszta csíkok csak az él szabály és a skála igazolása után támogatják a mérést.Javasolt fényház (specifikáció)74 × 50 × 50 mmFedezze fel a tanulmányt
Üveg, kijelzők és optikai eszközök

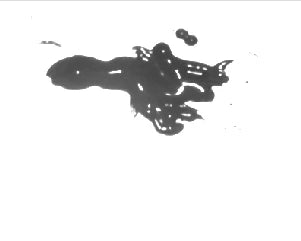

Sötét maradék egy fényes üvegfelületen
