Electronics manufacturing PCB felületi ellenőrzése

PCB panelek: a széli foglalatok és az ismétlődő körvonalak láthatóságának megőrzése

Two real board-panel tests show the same practical issue: the edge of the field is dimmer than the centre. An arc bar keeps repeated outlines and connector positions more consistently visible.

Az ismétlődő jellemzőhöz ismételhető megvilágítás szükséges, függetlenül a helyzetétől.

Ebbe a beállításba tartozó alkatrészek Rendszer építése

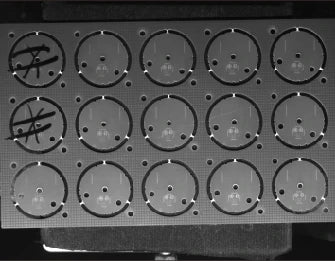

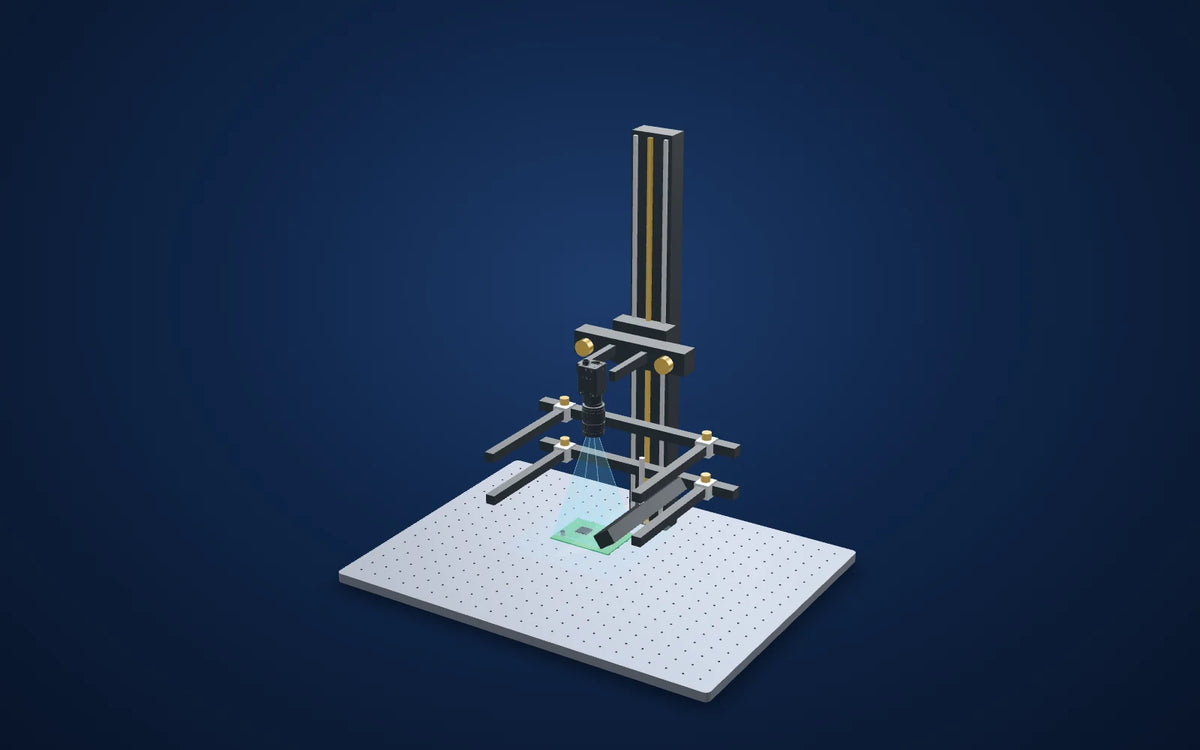

3D illustration of the inspection setup: Even light across repeated PCB panelsSame application sheet with the arc bar; repeated round outlines remain clearer across the field.Valós kamerafelvétel
3D elrendezés ábrája · Fedezze fel 3D-ban
  • Javasolt fényház (specifikáció)196 × 20.3 × 27 mm
  • BizonyítékValós világítás-laboratóriumi felvételek
  • Kamera (javasolt)2448 × 2048 monokróm
  • Mező (származék javaslat)84.46 × 70.66 mm

A kihívás

Panelizált kártyákon ugyanaz a jellemző sok pozícióban ismétlődik. Egy a középpontban működő küszöbérték a szélen meghibásodhat, amikor a megvilágítás gyengül.

A megoldás menete

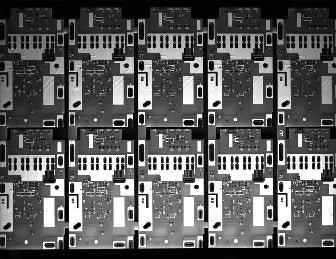

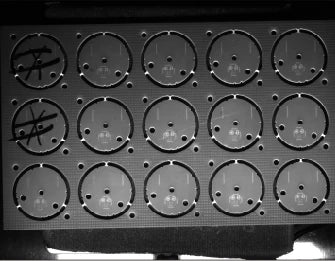

Mindkét forráslap összehasonlítja a fehér LS-4BR25030-t a fehér LS-LBR18020-lel, először kerek nyomtatott nyomkörnyári körvonalakon, majd ismétlődő csatlakozó pozíciókkal rendelkező panelen.

A javasolt optikai szett egy álló kontraszteszteszt. Nem teljes forrasztás-összeköttetés AOI rendszer, és nem állapít meg elektromos folytonosságot.

Miért működik

  1. 1

    Az egyenletesebb fényeloszlás csökkenti a pozíciótól függő fényerő-különbségeket.

  2. 2

    A két nyomtattypi a fedéshez kapcsolódó teszteket szolgáltat, nem két független gyártási sikertörténetet.

Világítási alkalmazás - laboratóriumi képlap

Ellenőrizhető bizonyítékok

A képeken látható

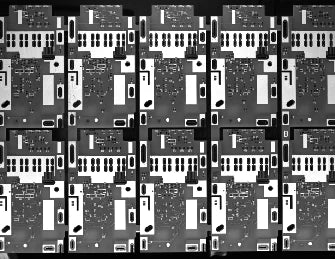

Két paneltípus egyenletesebb jellemző fényerőt mutat az ív alakú sávvilágítással készített képeken.

Amit a forrás jelent

A forrás képaláírásai jobb pontfedettséget és egyenletességet jelentenek; hibavisszahívási, tépkijelentési arány vagy minimális jellemző nem szerepel.

A bizonyítékok felhasználása

Világítás alkalmazás-laboratóriumi bemutató. A forrás nem szolgáltat ügyfél telepítést, hibaméret korlátot, ismétlődési vizsgálatot vagy termelési hamis hívás adatot. A javasolt kamera, objektív, terület, szerelés és távolság nem az eredetileg tesztelt rendszer.

A képkontraszttól a gyártási döntésig

Amit az alkatrészén kell validálni

  1. 01

    Ellenőrizze minden pozíciót

    Azonos referenciaterületek elhelyezése a szándékos terület közepén, oldalain és sarkain.

  2. 02

    Osztályozó ellenőrzése

    Kupariolja a megengedhető soldering-mask színeket, selyknyomatot és a csatlakozók fémbevonatait.

  3. 03

    Ellenőrizze a tényleges mezőt

    Válasszon nagyítást a tényleges panellmérethez, és erősítse meg, hogy minden szükséges jellemző belefér a választott felbontásnál.

From the demo to your test bench

Parts in this setup

Rendszer építése

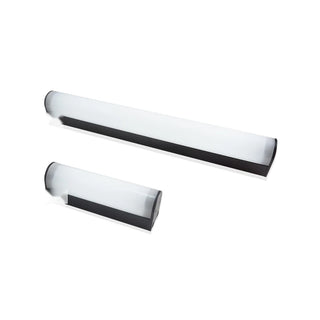

Íves sávvilágítás, 196 x 20.3 x 27 mm (LS-LBR18020) VilágításTesztelt LS-LBR18020 Íves sávvilágítás, 196 x 20.3 x 27 mm (LS-LBR18020) Ív alakú sávvilágítást használtak mindkét egyértelműbb felvételnél; egy javasolt sáv. $139.00 A javasolt felépítésben Nagy fényerejű sávvilágítás, 262 x 36 x 26 mm (LS-4BR25030) VilágításTesztelt LS-4BR25030 Nagy fényerejű sávvilágítás, 262 x 36 x 26 mm (LS-4BR25030) Mindkét forráslapon összehasonlításra használt egyenes sáv. $169.00 Teszt / alternatív szétválasztása Hikrobot MV-CS050-10GM(NPOE) 5 MP GigE területszkennelő kamera, IMX264, Gen 2 alapverzió, monokróm, PoE nélkül KameraAjánlatunk MV-CS050-10GM(NPOE) Hikrobot MV-CS050-10GM(NPOE) 5 MP GigE területszkennelő kamera, IMX264, Gen 2 alapverzió, monokróm, PoE nélkül 5 MP monokróm global-shutter kamera, 2448 × 2048 pixel, 3.45 µm pixel és C-mount. Kontrasztpróbára javasolt; a forrás nem azonosítja a kameráját. Külön kameratápot igényel; ez az NPOE modell nem támogatja a PoE interfészt. $819.00 A javasolt felépítésben 16mm, F2.8, 1.1", C-mount, makro objektív (52 mm (-0.25X) és 546 mm (-0.03X) között) (LS-KF1628M-ML) ObjektívAjánlatunk LS-KF1628M-ML 16mm, F2.8, 1.1", C-mount, makro objektív (52 mm (-0.25X) és 546 mm (-0.03X) között) (LS-KF1628M-ML) 16 mm C-mount makro objektív; a 152 mm munkatávolságon nyomtatott 0.1x értéke a javasolt kamerán egy származtatott 84.46 × 70.66 mm méretű tereet eredményez. Igazolja a fedést, a fókuszt és a minimálisz szükséges jellemzőt. $319.00 A javasolt felépítésben Kameraállvány XZ állítással és üvegtálcával, magasság 600 mm (LS-BT-XZ-G-6-6045) Kamerateszt állomásAjánlatunk LS-BT-XZ-G-6-6045 Kameraállvány XZ állítással és üvegtálcával, magasság 600 mm (LS-BT-XZ-G-6-6045) 600 mm oszlop, 600 × 450 mm optikai alaplap, XZ beállítás, üvegtálca és két felsorolt világítástartó. Ajánlott pad rögzítés; ellenorizze a terheléseket, a futástávot és a kamera/objektív rögzítőket. $359.00 A javasolt felépítésben

"Tesztelt" a forrásban megnevezett alkatrészt jelöli. "Ajánlott" egy javasolt alternatív vagy kiegészítő alkatrész. Rendelés előtt ellenőrizze a színt, optikát, vezérlőket, tápegységeket, kábeleket és a szerelési lehetőségeket.

A felállítás

Világítási bizonyítékAlkalmazási laboratóriumi forrásfelvételek
Kamera és objektívJavasolt katalógusalkatrészek; forráskamera nem meghatározva
Javasolt terület (származtatott)84.46 × 70.66 mm 0.1x esetén
Objektív munkatávolság (specifikáció)152 mm a felsorolt nagyításnál
Szerelés (javasolt)LS-BT-XZ-G-6-6045 · 600 mm állomás, üvegtálca és két világítástartó

Szerelje fel az optikát precízen

Az állomás egy optikai tesztpad, amelynek a két világítástartója szerepel a katalógusbejegyzésben. A 3D oszlop és az alap a közzétett magasságot és alaprajzot követi. A szürkevek, rögzítők és alkatrész nostretek csak vázlatok: a rendelés előtt ellenorizze a kamera csavarhelyzetét, az objektív tartót, a világítás rögzítőit, a megengedett terhelést és a tényleges futástávot.

Elektromos rendszer kiegészítése

Válasszon egy vezérlőt a pontos világításfeszültséghez, meghajtási módhoz és teljesítményhez, majd ellenorizze a kamera adat/táp/I/O kábeleit és a megfelelő számítógépet. Ezek nem kerülnek automatikusan hozzáadva az ajánlott optikai készlethez.

Build this system

Start from this setup, adapt it to your part.

The configurator opens with this study's camera, lens, light and station picked. Swap any part, check fit and price, then buy or ask for a quote.

Rendszer építése Árajánlat a javasolt felállításhoz Fedezze fel a(z) 3D beállítást

A kamera és az elérhető objektív CAD adatai közzétett modellek. Az objektív és a világítás körvonalai a nyomtatott méreteket használják. A hivatkozott állomás a közzétett alapméretet és oszlopmagasságot használ; a sz transporting, konzolok, rögzítők, alkatrészek és távolságok csak szemléltetésen alapulnak. A rendelés előtt ellenorizze a terhelést, a futást, a rögzítősíneket és a szabad helyet. A fényutak a felállítást szemléltetik, nem szimulálják az optikai teljesítményt. Az alkatrész geometria szemléltetés, nem a kameraképből lett rekonstruálva. A javasolt látótér a nyomtatott objektív nagyításból és a kamera pixelméretekből származik; a tényleges lefedettséget és fókuszt próbálati méréssel kell ellenőrizni. A reprezentatív alkatrész geometria szemléltetés, nem rekonstruált ellenőrzési bizonyíték.
