Eslabones de brazalete de reloj: inspección del acabado en superficies reflectantes repetitivas

La captura de origen muestra una matriz de eslabones de brazalete con límites brillantes y caras de eslabones más oscuras. Las superficies reflectantes repetidas lo convierten en una prueba útil para separar las marcas superficiales de los bordes normales de los eslabones y la dirección del acabado.

Utilice la variación de acabado aceptada para evitar que los reflejos normales de los enlaces se conviertan en defectos.

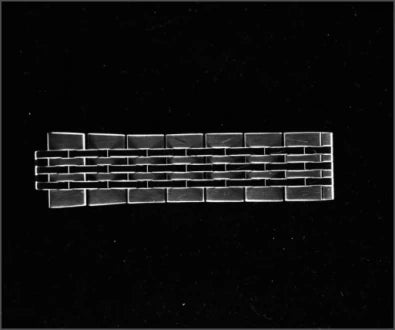

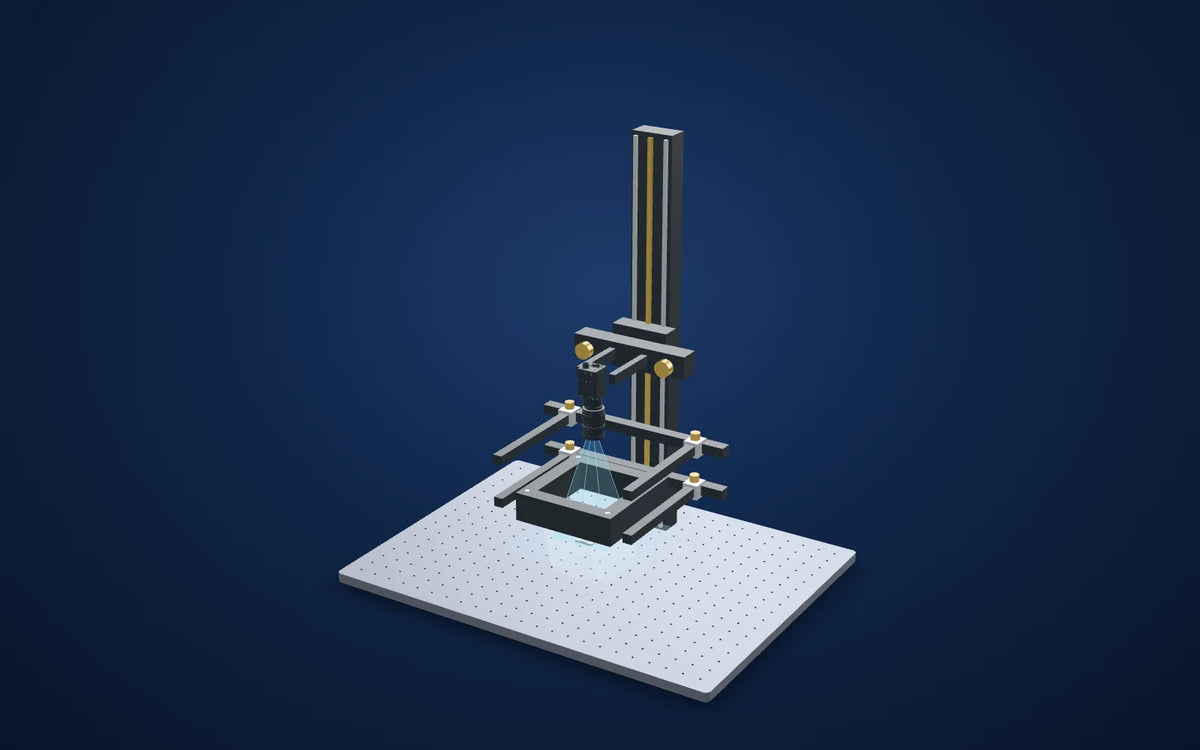

3D illustration of the inspection setup: Surface appearance across bracelet linksSource scratch-inspection example: boundaries and face detail are visible across repeated bracelet links.Captura de cámara real
3D ilustración de la disposición · Explóralo en 3D
  • Luz en la fuenteLS-ROS154 · Blanco
  • EvidenciaImagen de laboratorio de aplicación real
  • Kit de imagenCámara, lente y accesorio propuestos
  • AceptaciónValidar en piezas representativas

El desafío

Cada enlace presenta otra cara reflectante curva o angular a la misma cámara.

Un límite brillante es normal, mientras que un rayón puede ser tenue y depender fuertemente de la orientación.

Cómo se resolvió

La fuente identifica la luz Blanca ajustable de cuatro lados para la inspección de rayaduras en una cadena de reloj. La imagen muestra el patrón de eslabones, sin etiquetar un rechazo individual.

Utilice defectos de acabado conocidos y marcas de mecanizado o cepillado aceptadas para decidir qué receta de iluminación por lado preserva los detalles útiles de la cara.

Por qué funciona

  1. 1

    Direcciones de iluminación independientes generan diferentes señales reflejadas de los bordes de enlace, caras y marcas locales.

  2. 2

    La imagen observada no mide la profundidad del rayado ni establece un grado de aceptación cosmética.

Captura de catálogo del laboratorio de aplicaciones de iluminación

Evidencia que puede inspeccionar

Visible en las imágenes

Límites de enlace brillantes y detalles superficiales más tenues son visibles en toda la matriz.

Lo que reporta la fuente

El origen etiqueta esta inspección de rayado de cadena de reloj bajo la luz blanca ajustable de cuatro caras.

Cómo utilizar esta evidencia

No se etiqueta ningún defecto particular, y no se proporcionan dimensiones de rayaduras, límites de grado de apariencia o estadísticas de detección.

Del contraste de imagen a una decisión de producción

Qué validar por su parte

  1. 01

    Incluya orientación del acabado

    Probar cada dirección de cepillado o pulido aceptada junto con arañazos conocidos.

  2. 02

    Verificar las posiciones de enlace

    Cubrir el centro, los extremos y la articulación permitida de la muestra del brazalete.

  3. 03

    Acordar el límite cosmético

    Utilice muestras etiquetadas como aceptadas y rechazadas y registre las falsas llamadas antes de elegir los umbrales.

From the demo to your test bench

Parts in this setup

Construir este sistema

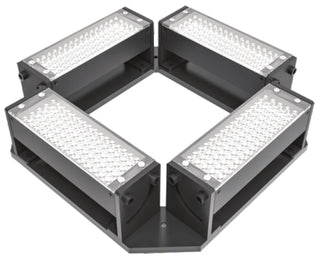

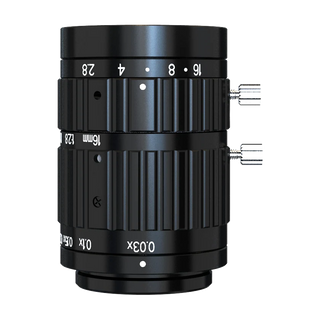

Luz de barra ajustable en cuatro lados (LS-ROS154) LuzProbado LS-ROS154 Luz de barra ajustable en cuatro lados (LS-ROS154) Luz de cuatro lados ajustable en Blanco LS-ROS154 identificada en el ejemplo de rayaduras de cadena de reloj de la fuente. Envolvente exterior impresa de 154 × 154 × 42 mm; los ángulos de prueba exactos no se informan. $119.00 En la configuración propuesta Hikrobot MV-CS050-10GM(NPOE) Cámara de área de 5 MP GigE, IMX264, versión básica Gen 2, Mono, Sin PoE CámaraNuestra selección MV-CS050-10GM(NPOE) Hikrobot MV-CS050-10GM(NPOE) Cámara de área de 5 MP GigE, IMX264, versión básica Gen 2, Mono, Sin PoE Cámara monocromática de obturador global de 5 MP propuesta para una prueba de contraste. Confirmar campo, muestreo, exposición y algoritmo en la aplicación real. $819.00 En la configuración propuesta 16mm, F2.8, 1.1", C-mount, Lente macro (52 mm (-0.25X) a 546 mm (-0.03X)) (LS-KF1628M-ML) LenteNuestra selección LS-KF1628M-ML 16mm, F2.8, 1.1", C-mount, Lente macro (52 mm (-0.25X) a 546 mm (-0.03X)) (LS-KF1628M-ML) Lente macro C-mount de 16 mm propuesta en su par de aumento 0.1x / distancia de trabajo de 152 mm impresos. El sensor 2448 × 2048 propuesto con píxeles de 3.45 µm proporciona un campo derivado de 84.456 × 70.656 mm; confirme el enfoque, la cobertura y la distorsión residual en la muestra real. $319.00 En la configuración propuesta Soporte de cámara con ajuste XZ y bandeja de cristal, altura 600 mm (LS-BT-XZ-G-6-6045) Estación de prueba de cámaraNuestra selección LS-BT-XZ-G-6-6045 Soporte de cámara con ajuste XZ y bandeja de cristal, altura 600 mm (LS-BT-XZ-G-6-6045) Columna de 600 mm, breadboard de 600 × 450 mm, ajuste XZ, bandeja de vidrio y dos soportes de iluminación como se lista. Fijación de banco propuesta; confirmar cargas, desplazamiento y abrazaderas de cámara/lente. $359.00 En la configuración propuesta

"Probado" identifica la parte nombrada en la fuente. "Nuestra selección" es una alternativa propuesta o parte de apoyo. Confirme color, ópticas, controladores, fuentes de alimentación, cables y montaje antes de pedir.

La configuración

Luz probadaLS-ROS154, Blanco
Cámara / lente de origenNo especificado en el pie de foto de la imagen de origen; piezas propuestas a continuación
Punto de lente propuesto0.1x a 152 mm, par de lentes impreso
Campo propuesto derivado84.456 × 70.656 mm = dimensiones del sensor / 0.1x; no es un campo de prueba de origen
Envolvente de luz (impresa)154 × 154 × 42 mm
Montaje (propuesto)LS-BT-XZ-G-6-6045; columna de 600 mm, base de 600 × 450 mm, bandeja de vidrio y dos soportes de iluminación incluidos

Monte la óptica con intención

La estación es un banco de pruebas ópticas, con sus dos soportes de iluminación incluidos en la lista del catálogo. La columna 3D y la base siguen la altura y la huella publicadas. Los carros, abrazaderas y soportes de piezas son esquemáticos: confirme el patrón de tornillos de la cámara, el soporte de la lente, los sujetadores de luz, la carga permitida y el recorrido real antes de realizar el pedido.

Complete el sistema eléctrico

Seleccione un controlador según el voltaje exacto de la luz, el modo de accionamiento y la potencia, luego confirme los cables de datos/alimentación/E/S de la cámara y un PC adecuado. Estos no se añaden automáticamente al kit óptico propuesto.

Build this system

Start from this setup, adapt it to your part.

The configurator opens with this study's camera, lens, light and station picked. Swap any part, check fit and price, then buy or ask for a quote.

El CAD de la cámara y la lente disponible son modelos publicados. Las envolventes de la lente y la luz utilizan dimensiones impresas. La estación vinculada utiliza su tamaño de base y altura de columna publicados; el carro, los soportes, los accesorios, las piezas y el espaciado son ilustrativos. Confirme la carga, el recorrido, los sujetadores y las holguras antes de realizar el pedido. Las trayectorias de luz explican la disposición y no simulan el rendimiento óptico. La geometría representativa de la pieza es ilustrativa, no es evidencia de inspección reconstruida. La muestra y el ángulo de iluminación son representativos, no dimensiones o ajustes recuperados de la captura de la fuente.
