Tablet‑Schalenkanten: erleichtern das Auffinden einer reflektierenden Kontur
Die beigefügte Koaxiallicht-Aufnahme wandelt eine gekrümmte Gehäusekante in eine deutliche Grenzlinie um. Dies ist ein nützlicher erster Schritt zur Lokalisierung oder zum Vergleich einer Gehäusekontur vor einer kalibrierten Messstudie.
Eine klare Kontur benötigt weiterhin einen eindeutigen physikalischen Bezugspunkt.
Echte Kameraaufnahme
- Vorgeschlagenes Beleuchtungsgehäuse (Spezifikation)111 × 50 × 50 mm
- NachweisEchte Aufnahmen aus dem Beleuchtungslabor
- Kamera (vorgeschlagen)2448 × 2048 monochrom
- Sichtfeld (abgeleiteter Vorschlag)33.78 × 28.26 mm
Bildblatt Beleuchtungsanwendung Labor
What the camera saw
Cropped from the source test sheet; original test annotations are retained. Captures are not generated or enhanced. Drag a comparison slider, or open any image full size.
Die Herausforderung
Ein reflektierendes Gehäuse kann seine Umgebung stärker als seine eigene Kante zeigen. Rippen, Kurven und Frässpuren erzeugen zusätzliche mögliche Grenzlinien.
Lösungsansatz
Die Quelle identifiziert weißes LS-3COH40, eine hochhelle Koaxialbeleuchtung. Ihr 111 × 50 × 50 mm Gehäuse und der 40 × 40 mm Emitter sind Katalogwerte.
Kamera, Objektiv und Prüfstandvorrichtung werden vorgeschlagen. Die Gehäusekontur in 3D ist illustrativ und die Quelle gibt keinen vollständigen Maßstab des Teils an.
Funktionsweise
- 1
Beleuchtung nahe der Sichtachse kann die reflektierende Oberfläche und den benachbarten Hintergrund deutlich trennen.
- 2
Eine scharf aussehende Grenze ist kein metrologisches Ergebnis. Definieren Sie die zu detektierende physikalische Kante vor der Kalibrierung ihrer Position.
Bildblatt Beleuchtungsanwendung Labor
Nachweise, die Sie prüfen können
Die gekrümmte Gehäusegrenze und angrenzende Oberflächenmerkmale sind in der bereitgestellten Aufnahme deutlich voneinander getrennt.
Das Datenblatt gibt die Kantenerkennung an; es enthält keine Angaben zur Kantenlokalisierungsunsicherheit, Toleranz oder Geschwindigkeit.
Eine Demonstration aus dem Machbarkeitslabor für Beleuchtung. Die Quelle liefert keine Daten zu Kundeneinsatz, Fehlergrößengrenze, Wiederholgenauigkeitsstudie oder Fehlalarmrate in der Produktion. Vorgeschlagene Kamera, Objektiv, Sichtfeld, Montage und Abstand entsprechen nicht dem ursprünglich getesteten System.
Vom Bildkontrast zur Produktionsentscheidung
Zu validierende Punkte am Bauteil
- 01
Die Referenzkante wählen
Dokumentieren Sie, ob die äußere Silhouette, die Innenlippe oder ein bearbeiteter Übergang das Bauteil-Bezugssystem definiert.
- 02
Oberflächengüte variieren
Akzeptable polierte, gebürstete und beschichtete Gehäuse im erwarteten Neigungsbereich einbeziehen.
- 03
Kalibrieren und wiederholen
Prüfen Sie die Kantenposition gegen ein Referenzartefakt und wiederholtes Vorrichtungsladen, bevor Sie eine Toleranz zuweisen.
From the demo to your test bench
Parts in this setup
BeleuchtungGetestet
LS-3COH40
40 x 40 mm Hochleistungs-Koaxialbeleuchtung (LS-3COH40)
Weiße Koaxialbeleuchtung in der Quelle identifiziert; 111 × 50 × 50 mm Gehäuse, 40 × 40 mm Emissionsfläche. Bestätigen Sie die unabhängigen Lüfter- und Lichtstromanschlüsse.
$109.00
Im vorgeschlagenen Setup
KameraUnsere Empfehlung
MV-CS050-10GM(NPOE)
Hikrobot MV-CS050-10GM(NPOE) 5 MP GigE Flächenkamera, IMX264, Gen 2 Basic-Version, Monochrom, Ohne PoE
5-MP-Monochrom-Kamera mit Global Shutter, 2448 × 2048 Pixeln, 3.45-µm-Pixeln und C-mount. Vorgeschlagen für einen Kontrastversuch am Prüfstand; die Quelle gibt ihre Kamera nicht an. Erfordert separate Kamera-Stromversorgung; dieses NPOE-Modell unterstützt kein PoE.
$819.00
Im vorgeschlagenen Setup
ObjektivUnsere Empfehlung
LS-KF3528M-ML
35mm, F2.8, 1.1", C-mount, Makro-Objektiv (59 mm (-0.7X) bis 150 mm (-0.25X)) (LS-KF3528M-ML)
35 mm C-mount Makroobjektiv; sein gedrucktes 0.25x bei 150 mm Arbeitsabstand ergibt ein abgeleitetes Feld von 33.78 × 28.26 mm auf der vorgesehenen Kamera. Bestätigen Sie die Lichtabdeckung und den Fokus am tatsächlichen Teil.
$339.00
Im vorgeschlagenen Setup
KameraprüfstationUnsere Empfehlung
LS-BT-XZ-G-6-6045
Kamerastativ mit XZ-Justierung und Glasplatte, Höhe 600 mm (LS-BT-XZ-G-6-6045)
600 mm Säule, 600 × 450 mm Breadboard, XZ-Verstellung, Glasschale und zwei Lichtaufnahmen wie aufgeführt. Vorgeschlagene Prüfbank-Vorrichtung; bestätigen Sie Lasten, Hub und Kamera/Objektiv-Klemmen.
$359.00
Im vorgeschlagenen Setup
"Getestet" identifiziert das Bauteil im Quelltext. "Unsere Empfehlung" ist ein vorgeschlagener Ersatzteil oder unterstützendes Bauteil. Bestätigen Sie vor der Bestellung Farbe, Optik, Steuerungen, Netzgeräte, Kabel und Befestigung.
Der Aufbau
| Beleuchtungsnachweis | Quellaufnahmen aus dem Machbarkeitslabor |
|---|---|
| Kamera und Objektiv | Vorgeschlagene Katalogkomponenten; Quellkamera nicht spezifiziert |
| Vorgeschlagenes Sichtfeld (abgeleitet) | 33.78 × 28.26 mm bei 0.25x |
| Objektiv-Arbeitsabstand (Spezifikation) | 150 mm bei der angegebenen Vergrößerung |
| Montage (vorgeschlagen) | LS-BT-XZ-G-6-6045 · 600-mm-Station, Glasschale und zwei Halterungen für Beleuchtungen |

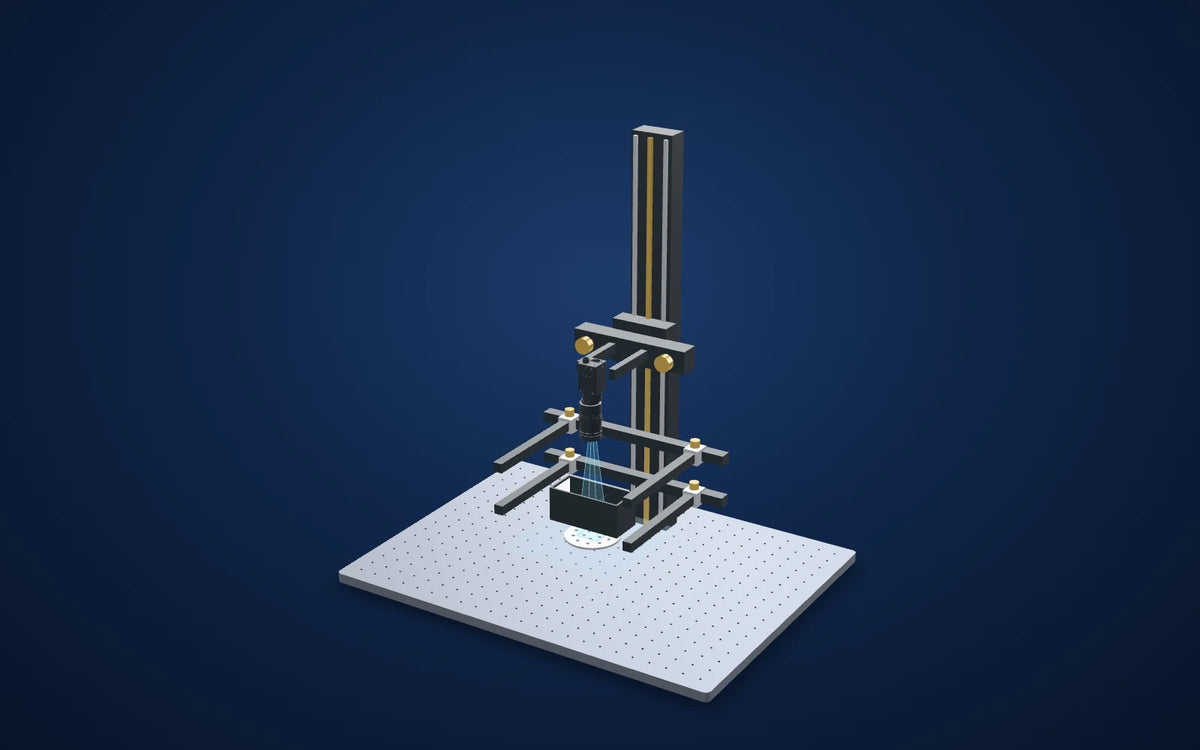

Optiken gezielt montieren
Die Station ist ein optischer Prüfstand, wobei die beiden Lichtaufnahmen im Katalogeintrag enthalten sind. Die 3D-Säule und die Basis folgen der veröffentlichten Höhe und dem Grundriss. Wagen, Spannvorrichtungen und Teileauflagen sind schematisch: bestätigen Sie Kameragewinde, Objektivhalterung, Lichtbefestigungen, zulässige Last und tatsächlichen Hub vor der Bestellung.
Vervollständigen Sie das elektrische System
Wählen Sie eine Beleuchtungssteuerung passend zur exakten Lichtspannung, zum Betriebsmodus und zur Leistung, und bestätigen Sie dann Kamera-Daten-/Strom-/I/O-Kabel sowie einen geeigneten PC. Diese werden nicht stillschweigend dem vorgeschlagenen Optik-Kit hinzugefügt.
Build this system
Start from this setup, adapt it to your part.
The configurator opens with this study's camera, lens, light and station picked. Swap any part, check fit and price, then buy or ask for a quote.
Kamera und verfügbare Objektiv-CADs sind veröffentlichte Modelle. Objektiv- und Lichtumfänge verwenden gedruckte Abmessungen. Die verlinkte Station nutzt ihre veröffentlichte Grundgröße und Säulenhöhe; Wagen, Halterungen, Beschläge, Teile und Abstände sind illustrativ. Belastung, Hub, Befestigungen und Freiräume vor Bestellung bestätigen. Lichtwege erklären die Anordnung und simulieren keine optische Leistung. Die Teilgeometrie ist illustrativ und nicht aus dem Kamerabild rekonstruiert. Das vorgeschlagene Feld ergibt sich aus der gedruckten Objektivvergrößerung und den Kamerapixelabmessungen; tatsächliche Abdeckung und Fokus benötigen eine Laborprüfung. Repräsentative Teilgeometrie ist illustrativ, nicht rekonstruierte Prüfnachweise.
Elektronik und Geräte
Related case studies
Elektronik und Geräte

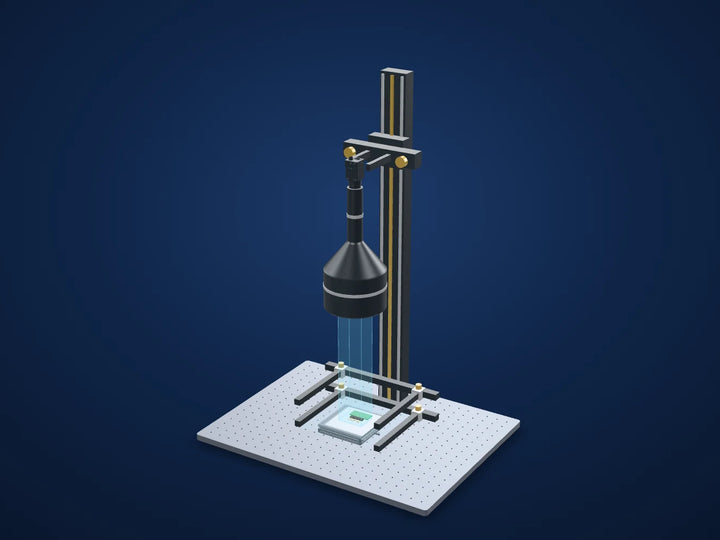

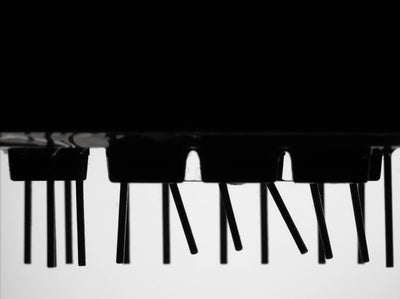

Gebogene Stifte an Steckern und Boards
Trenne echte Stiftneigung von Perspektive.Sichtfeld50.46 × 37.85 mmErkunden Sie die Studie
Elektronik und Geräte
Schwarz lackiertes Metall unter einer flachen Dome-Beleuchtung
Reflexionsfeld homogenisieren, bevor ein Oberflächenfehler gemeldet wird.Vorgeschlagenes Beleuchtungsgehäuse (Spezifikation)140 × 140 × 11.5 mmErkunden Sie die Studie
Elektronik und Geräte

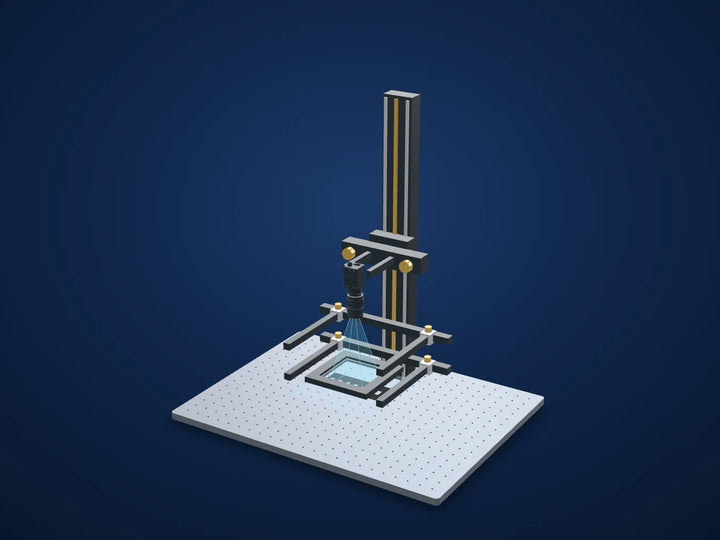

Chip-Pockets unter reflektierender Coverfolie
Reflexion der Abdeckfolie als optisches Problem behandeln, bevor der Algorithmus geändert wird.Vorgeschlagenes Beleuchtungsgehäuse (Spezifikation)140 × 140 × 11.5 mmErkunden Sie die Studie
Nächsten Versuch spezifizieren
Teilen Sie uns die Bauteilgröße, den kleinsten Fehler oder die Toleranz, den verfügbaren Arbeitsabstand, das Material und die Linengeschwindigkeit mit. Geben Sie an, wie ein guter Bauteil und ein Ausschuss aussehen.
Über diese Fallstudie: Die Fotos und Kamerabilder stammen aus dem Anwendungslabor des Herstellers der von uns vertriebenen Beleuchtungen und Optiken und wurden an den gezeigten Teilen aufgenommen; Ihre Ergebnisse hängen von Ihrem Teil, Ihrer Kamera und Ihrem Aufbau ab. Dies ist eine Studie aus dem Anwendungslabor, kein LumaSpec Kundeneinsatz. Die Quellabbildungen sind berichtete Ergebnisse; vorgeschlagene Komponenten erfordern einen neuen Test. Die 3D Szene veranschaulicht die Anordnung und simuliert nicht die Abbildungsleistung.
