Zeichenabbildung auf Papier: Trennung heller Striche von einem dunklen Feld

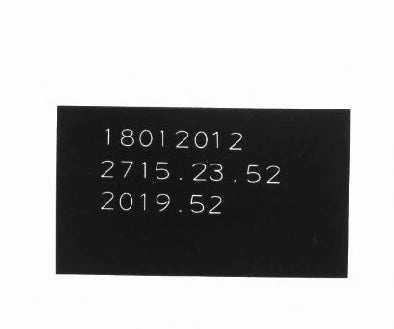

Das Beispiel im Quellpapier zeigt drei Zeilen heller numerischer Zeichen auf einem dunklen, rechteckigen Feld. Ein rotes Balkenlicht bietet einen praktischen Ausgangspunkt zur Prüfung von Zeichenkontrast und Zeichenabstand auf dieser Druck-/Substratkombination.
Passen Sie den Reader an die tatsächliche Druckpolarität an, bevor Sie die Erkennungsleistung beurteilen.

Echte Kameraaufnahme
- LichtquelleLS-2BS14738-RGBW · Rot
- NachweisEcht-Bild aus dem Anwendungslabor
- BildgebungskitKamera, Objektiv und Halterung vorgeschlagen
- AbnahmeAn repräsentativen Teilen validieren
Aufnahme aus dem Katalog des Beleuchtungs-Anwendungslabors
What the camera saw
Cropped from the source test sheet; original test annotations are retained. Captures are not generated or enhanced. Drag a comparison slider, or open any image full size.
Die Herausforderung
Hintergrundschattierung, Tintendichte und Drucktextur können den Strichkontrast ändern, ohne den beabsichtigten Text zu ändern.
Ein positives Licht-auf-dunkel-Bild benötigt ein anderes Segmentationsverhalten als ein Dunkel-auf-Licht-Druck.
Lösungsansatz
Die Quelle beschreibt dies als Zeichenprüfung auf Papier mit einem roten Rechtecklicht. Die Tintenchemie wird nicht identifiziert und es wird nicht erklärt, warum die Zeichen hell erscheinen.
Test des realen Drucks und Substrats mit der vorgeschlagenen Monochromkamera. Zeichenpolarität und -abstand im Lesegerät beibehalten, statt anzunehmen, dass das Quellrezept auf andere Materialien übertragbar ist.
Funktionsweise
- 1
Eine gewählte Wellenlänge kann den Reflexionskontrast zwischen einem Druck und seinem Hintergrund verändern; das beigefügte Bild dokumentiert das beobachtete Ergebnis.
- 2
Lesbare Striche sind ein Indikator für den Kontrast, kein gemessenes OCR-Ergebnis oder eine verifizierte Textübereinstimmung.
Aufnahme aus dem Katalog des Beleuchtungs-Anwendungslabors
Nachweise, die Sie prüfen können
Drei numerische Linien und ihre Zwischenräume sind als helle Striche im Dunkelfeld sichtbar.
Der Katalog identifiziert die Papierzeichenprüfung und die rote 147 mm Balkenleuchte.
Kein dekodierter Text, Erkennungszuverlässigkeit, Druckgrößenmessung, Geschwindigkeit oder Wiederholbarkeitsresultat angegeben.
Vom Bildkontrast zur Produktionsentscheidung
Zu validierende Punkte am Bauteil
- 01
Halten Sie die wahren Strings
Einen beschrifteten Satz erstellen, der alle erforderlichen Zeichen, Trennzeichen und Zeilenlayouts abdeckt.
- 02
Druck und Substrat variieren
Akzeptierte Dichteänderungen, schwache Striche, Hintergrundtextur und beschädigte Drucke einbeziehen.
- 03
Substitutionen separat messen
Falsche Zeichen sowie Nicht-Lesungen bei finalem Fokus und Belichtung aufzeichnen.
From the demo to your test bench
Parts in this setup
BeleuchtungGetestet
LS-2BS14738-RGBW
147 x 32 mm Balkenlicht (LS-2BS14738-RGBW)
Roter 147 × 38 × 27 mm Balken, explizit im Papierzeichen-Beispiel identifiziert. Das RGBW-Katalognachsuffix listet einzelne Farboptionen auf; dieses Kit wählt Rot.
$109.00
Im vorgeschlagenen Setup
KameraUnsere Empfehlung
MV-CS050-10GM(NPOE)
Hikrobot MV-CS050-10GM(NPOE) 5 MP GigE Flächenkamera, IMX264, Gen 2 Basic-Version, Monochrom, Ohne PoE
5-MP-Monochrom-Kamera mit Global Shutter für eine Kontrastprüfung vorgeschlagen. Sichtfeld, Abtastung, Belichtung und Algorithmus an der tatsächlichen Anwendung bestätigen.
$819.00
Im vorgeschlagenen Setup
ObjektivUnsere Empfehlung
LS-KF1628M-ML
16mm, F2.8, 1.1", C-mount, Makro-Objektiv (52 mm (-0.25X) bis 546 mm (-0.03X)) (LS-KF1628M-ML)
Vorgeschlagenes 16-mm-C-mount-Makroobjektiv beim aufgedruckten Paar aus 0.1x Vergrößerung und 152 mm Arbeitsabstand. Der vorgeschlagene 2448 × 2048-Sensor mit 3.45-µm-Pixeln ergibt ein abgeleitetes Sichtfeld von 84.456 × 70.656 mm; Fokus, Abdeckung und Restverzeichnung am echten Muster bestätigen.
$319.00
Im vorgeschlagenen Setup
KameraprüfstationUnsere Empfehlung
LS-BT-XZ-G-6-6045
Kamerastativ mit XZ-Justierung und Glasplatte, Höhe 600 mm (LS-BT-XZ-G-6-6045)
600 mm Säule, 600 × 450 mm Breadboard, XZ-Verstellung, Glasschale und zwei Lichtaufnahmen wie aufgeführt. Vorgeschlagene Prüfbank-Vorrichtung; bestätigen Sie Lasten, Hub und Kamera/Objektiv-Klemmen.
$359.00
Im vorgeschlagenen Setup
"Getestet" identifiziert das Bauteil im Quelltext. "Unsere Empfehlung" ist ein vorgeschlagener Ersatzteil oder unterstützendes Bauteil. Bestätigen Sie vor der Bestellung Farbe, Optik, Steuerungen, Netzgeräte, Kabel und Befestigung.
Der Aufbau
| Geprüfte Beleuchtung | LS-2BS14738-RGBW, Rot |
|---|---|
| Quellkamera / Objektiv | In der Quellbildunterschrift nicht angegeben; unten vorhandene Teile |
| Vorgeschlagenes Objektivpunkt | 0.1x bei 152 mm, aufgedrucktes Objektivpaar |
| Abgeleitetes vorgeschlagenes Sichtfeld | 84.456 × 70.656 mm = Sensorabmessungen / 0.1x; kein ursprüngliches Test-Sichtfeld |
| Balkengehäuse (gedruckt) | 147 × 38 × 27 mm |
| Montage (vorgeschlagen) | LS-BT-XZ-G-6-6045; 600-mm-Säule, 600 × 450-mm-Grundplatte, Glasschale und zwei enthaltene Halterungen für Beleuchtungen |

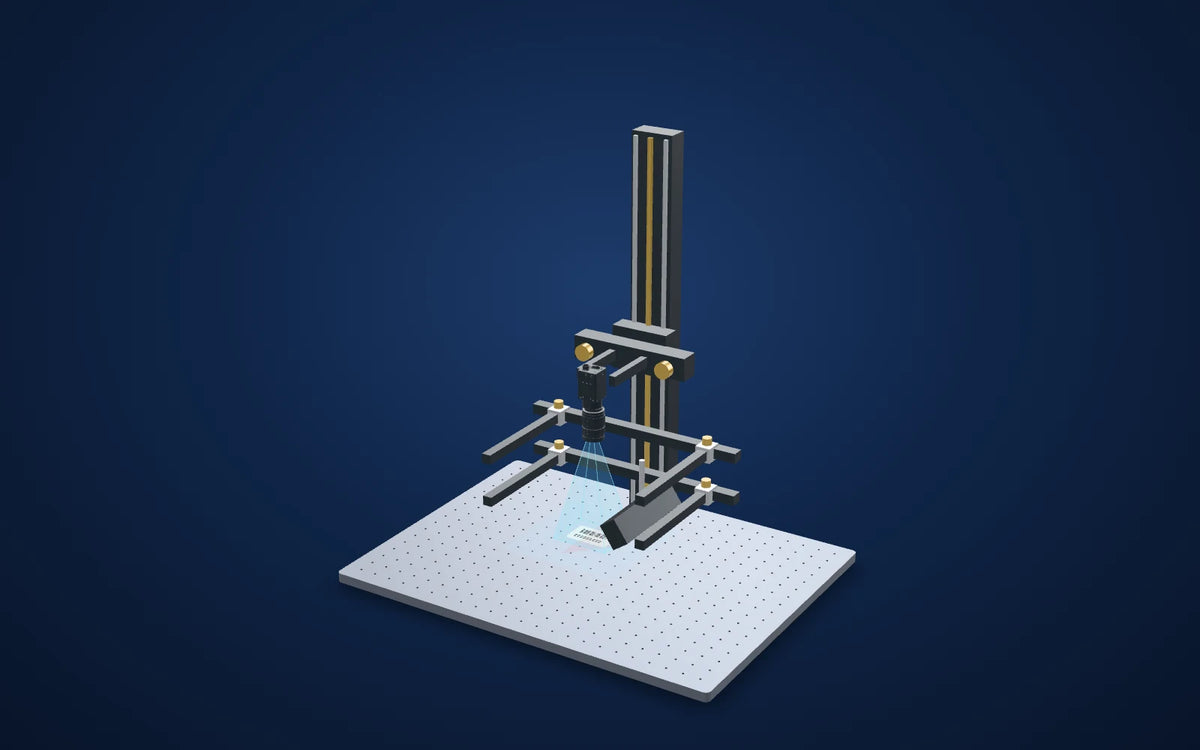

Optiken gezielt montieren
Die Station ist ein optischer Prüfstand, wobei die beiden Lichtaufnahmen im Katalogeintrag enthalten sind. Die 3D-Säule und die Basis folgen der veröffentlichten Höhe und dem Grundriss. Wagen, Spannvorrichtungen und Teileauflagen sind schematisch: bestätigen Sie Kameragewinde, Objektivhalterung, Lichtbefestigungen, zulässige Last und tatsächlichen Hub vor der Bestellung.
Vervollständigen Sie das elektrische System
Wählen Sie eine Beleuchtungssteuerung passend zur exakten Lichtspannung, zum Betriebsmodus und zur Leistung, und bestätigen Sie dann Kamera-Daten-/Strom-/I/O-Kabel sowie einen geeigneten PC. Diese werden nicht stillschweigend dem vorgeschlagenen Optik-Kit hinzugefügt.
Build this system
Start from this setup, adapt it to your part.
The configurator opens with this study's camera, lens, light and station picked. Swap any part, check fit and price, then buy or ask for a quote.
Kamera und verfügbare Objektiv-CAD sind veröffentlichte Modelle. Objektiv- und Lichtumrisse verwenden gedruckte Abmessungen. Die verlinkte Station verwendet ihre veröffentlichte Grundgröße und Stützhöhe; Wagen, Halterungen, Anschlüsse, Teile und Abstände sind illustrativ. Belastung, Verfahrweg, Befestigungen und Freiräume vor dem Bestellen bestätigen. Lichtpfade erklären die Anordnung und simulieren nicht die optische Leistung. Repräsentive Teilgeometrie ist illustrativ, keine rekonstruierten Prüfbelege. Das Probestück und der Beleuchtungswinkel sind repräsentativ, keine aus der Quellaufnahme abgeleiteten Abmessungen oder Einstellungen.
